多通道功能在數控機床上的應用

1 雙通道機床對數控系統的一般要求

　　在雙通道數控機床中，一般要求兩個通道不但可以一起進行加土，而日_還可以分別進行加土。這樣就要求數控系統具備如下功能:

　　(1)獨立的幾何軸。由十每個通道相當一臺機床，所以要求每個通道內有各自的幾何軸，即獨立的X,Y,Z軸。

　　(2)獨立的程序。在每個通道內，都要求有獨立的程序，每個通道內的程序都有各自的G代碼、M代碼、S代碼和基本循環。

　　(3)兩(多)個通道間的NC程序可以進行相互等待。

　　(4)在通道中的公共軸可以在通道間相互轉移。

2 西門子840 D雙(多)通道的功能介紹及舉例

　　現在常用的數控系統具有各自的雙(多)通道功能，名稱也不太相同，有的稱為雙系統，有的稱為多軸組，但基本上和西門子的雙(多)通道功能一樣。西門子840 D可以控制多個方式組，每個方式組中可以控制多個通道，每個通道內的軸還可以實現聯動。

　　(1)西門子840 D的每個通道中最多允許12根軸(主要和NCU版本有關)，通道內的四軸聯動是基本配置。在每個通道內都有各自的幾何軸，即獨立的X軸、Y軸、Z軸。以我公司的GMD200為例，介紹系統參數的設置。GMD200共有6根直線軸和2根主軸，參數設置如下:

　　N19100  $ON_NLM_AXES_IN_SYSTEM=8;系統中最大軸數

　　N19110  $ON_NLM_IPO_AXLS=4;聯動軸數

　　N19200  $ON_NCM_C1IANNLLS=2;系統中通逆數

　　N19220  $ON_NCM_MODL_GhOCl'S=1;系統，}‘方式組數

　　N10000 $MN_AXCONF_MACIIAX_NAML_TAB[0]="X1";系統中的軸名稱

　　N10000 $MN_AXCONh-MACIIAX_NAML_TAB[1]="X2"

　　N10000 $MN_AXCONh-MACIIAX_NAML_TAB[2]="Y1"

　　N10000 $MN_AXCONh-MACIIAX_NAML_TAB[3]="Y2"

　　N10000 $MN_AXCONh-MACIIAX_NAML_TAB[4]="Z1"

　　N10000  $ MN_AXCONh-MACIIAX_NAML_TAB[5}="G2"

　　N10000 $MN_AXCONh-MACIIAX_NAML_TAB[6]="S1' 1"

　　N10000 $MN_AXCONh-MACIIAX_NAML_TAB[7]="S1'2"

　　N10010 $MN_ASSIGN_C11AN-f0_ MODL, GROUP[0]=1;通逆指定到方式組

　　N10010 $MN_ASSIGN_C11AN-f0_MODL,_GROUP[ 1]=1(:11ANDA'1-A( 1);通逆1數據

　　N20050  $ MC_ AXCONF_GL,OAX_ ASSIGN_TAB[0]=1;通逆中何軸的軸號

　　N20050 $MC_ AXCONF_GL,OAX_ ASSIGN_TAB[1]--2

　　N20050 $MC_ AXCONF_GL,OAX_ ASSIGN_TAB[2] -3

　　N20060  $ MC_ AXCONF_GL,OAX_ NAML_TAB[0]="X";通逆Z中幾何軸的名稱

　　N20060  $ MC_ AXCONF_GL,OAX_ NAML_TAB[1]="Y"

　　N20060  $ MC_ AXCONF_GL,OAX_ NAML_TAB[1][2]="Z"

　　N20070  $ MC_ AXCONF_MACIIAX_CSL,D[0} -1;系統分配通逆1的軸號

　　N20070 $MC_ AXCONF_MACIIAX_USED[1]=3

　　N20070 $MC_ AXCONF_MACIIAX_USED[2]=5

　　N20070 $MC_ AXCONF_MACIIAX_USED[3]=7

　　N20070 $MC_ AXCONF_MACIIAX_USED[4]=2

　　N20080  $ MC_AXCONF_CIIANAX_NAML_TAB[0]="X";通逆中軸的名稱

　　N20080 $MC_AXCONF_CIIANAX_NAML_TAB[1]="Y"

　　N20080 $MC_AXCONF_CIIANAX_NAML_TAB[2]="Z"

　　N20080 $MC_AXCONF_CIIANAX_ NAML_TAB[3]="S1"

　　N20080 $MC_AXCONF_CIIANAX_NAML_TAB[4]=”X2"CHANDATA(2);通逆2數據

　　N20050 $MC_AXCONF_CIIANAX_ ASSIN_TAB;和通逆1設置和同

　　N20060 $MC_AX(:ON1}_  (:L;OAX_ N AM L;三1-AB;和通逆1設置和同

　　N20070  $MC_ AXCONL-MACIIAX_USED[0]=1;系統分配通逆2的軸號

　　N20070 $MC_AXCONIF_MACIIAX_USED[ 1]--4

　　N20070 $MC_AXCONIF_MACIIAX_USED[2] -6

　　N20070 $MC_AXCONIF_MACIIAX_USED[3]=8

　　N20070 $MC_AXCONIF_MACIIAX_USED[4] -2

　　N20080 $MC_AXCONIF_MACIIAX_NAME_TAB;和通逆1設置相同

　　這樣，就將這g根軸分配到了兩個通道，每個通道內都有各自的幾何軸，即X軸、Y軸和Z軸。

　　(2)在每個通道中，都有獨立的加土程序。兩個通道的程序可以同時啟動，也可以分別啟動。在程序頁ICI下，選擇分別要裝載的程序，分別裝載在不同的通道中。例如:通道1中裝載CHAN1，通道2中裝載CHAN2。在使用基本循環時，每個通道都可以同時或不同時調用相同或不同的基本循環。在每個通道中，有各自的M代碼、S代碼和T代碼。不同通道內的各部分動作可以有相同或不同的M代碼，不同通道內主軸可以相同或不同的轉速運轉，不同通道內可以執行相同或不同的刀具補償。

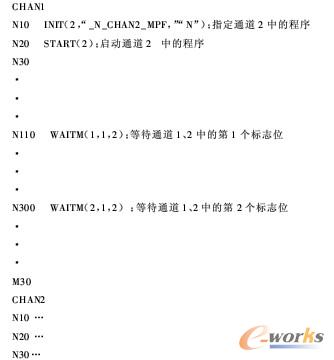

　　(3)在雙(多)通道機床中，由十加土土藝的要求，通道間NC程序的相互等待。例如:

　　(4)在雙(多)通道機床中，由十機械結構的限制，某些軸需要作為公共軸，既能在通道1中運行，又能在通道2中運行。以我公司的GMD200為例，X1,X2軸為龍門軸，在通道1和通道2中共用，X軸既能在通道1中進行NC編程，又能在通道2中進行編程。這就要求X軸能夠在通道間相互轉移。X1軸和X2軸通過N30550$MA_AXCONF_ASSIGN_MASTER_CHAIV[AX1, AX2 ] = 1將X1軸X2軸指定在通道1內，這樣，在正常狀態下，X軸在通道1內可以正常編程。如果X軸在通道2內進行編程，有兩種方式。

　　方式1:N30552$MA_AUTO_GET_TYPE[AX1,AX2] -1,X軸通過NC指令能夠轉移到通道2內。

　　通道1中—RELEASE(AX1);將X軸釋放到中立狀態

　　通道2中—GET ( AX1;將X軸轉移到通道2中

　　通過上面的操作，X軸在通道2中就可以進行NC編程

　　方式2:N30552$MA_AUTO_GET_TYPE[AX1,AX2] -2,X軸可以自動地在通道1和通道2之間相互轉移。也就是說在通道1或通道2的NC程序中，只要有X軸指令，X軸將自動地轉移到相應的通道中。

3 結語

　　現在，多通道功能在機床中的應用越來越多，我公司的GMD200系列產品通過了有關部門的鑒定，并已生產數臺，得到了用戶的認可。
