工程機械試驗數據管理系統設計（一）
3.3 試驗數據查詢
隨著時間的推移，系統中保存的數據會越來越多，越來越龐雜，而從系統中查找數據是用戶經常做的一件事情，因此查詢的效率會直接影響用戶的工作效率。
3.3.1 查詢數據范圍
用戶查詢的數據范圍主要包括結構化的數據（即使用固定的數據結構表達的數據）或者非結構化的數據（即電子文件）。
3.3.2 查詢目的
用戶查詢試驗數據的最主要目的有查找類似的試驗、類似或同類數據，回放試驗的需要，試驗對比和尋找同類試驗的規律。
3.3.3 查詢限制
查詢限制往往是出于保密的需要。有些試驗是對其他人是保密的，查詢限制可以防止試驗或者試驗數據被泄露。
(1)用戶只能查找本部門的數據，即用戶只能查找本部門所做試驗的數據，而不能查找其他部門所做試驗的數據。
(2)用戶只能查找指定密級的數據，查詢的時候只顯示指定密級的試驗數據。
(3)用戶只能查找指定類型試驗的數據，限制用戶對其他不相關試驗類型數據的訪問。
根據上述需求分析，將試驗數據查詢劃分為4個功能模塊來實現，見圖6。

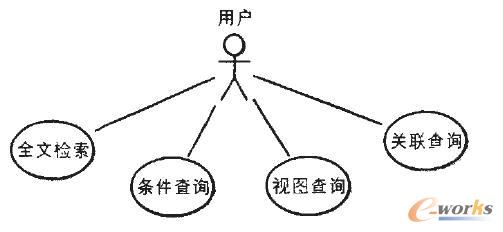

圖6 試驗數據查詢
3.3.4 全文檢索
全文檢索查詢的試驗數據為非結構化數據，即通過查詢保存在試驗數據管理系統中的試驗數據文件來查找相關的數據。用戶可以從查詢結果中直接打開或者瀏覽試驗數據文件。
(1)條件查詢。條件查詢數據范圍為結構化數據，即用戶可以以數據對象的屬性作為查詢條件來查詢試驗數據。屬性的匹配方式可以為“完全匹配”、“like”等。用戶屬性可以通過組合的方式形成一個更為復雜的查詢條件，組合可以為“And”、“Or”等邏輯組合方式。
(2)視圖查詢。視圖查詢就是使用已經保存的查詢條件來執行查詢的方式。視圖查詢有兩個主要的用途，即上級查詢和用戶自定義查詢。用戶可以根據自己的實際需要，將常用的查詢保存下來，下次進入的時候即可以獲取需要的數據。系統提供視圖創建、修改、刪除等功能。
(3)關聯查詢。關聯查詢的目的是根據查詢到的數據通過鏈接的方式得到所有相關數據，這些數據之間存在緊密的關聯關系，如查詢到試驗項目的時候，可以通過鏈接的方式獲取相關試驗的所有數據；查詢通道的時候，通道關聯的數據可以通過關聯的方式獲取。
3.4 試驗數據分析
3.4.1 數據分析和計算
試驗數據分析和計算的特點是數據量大、專業化，同一份原始數據可能進行多種分析計算。試驗數據處理方式包括在線處理和離線處理兩種。
3.4.2 數據顯示
數據顯示是指以圖形化的方式展現數據，數據顯示有以下幾種形式。
(1)單通道數據顯示，即以圖形化的方式只顯示一個通道的數據。
(2)多通道數據顯示，即以圖形化的方式顯示多個通道的數據，可以是分別顯示或者疊加顯示。
(3)對比顯示。
(4)同步顯示，各種測試數據（如曲線、音頻、視頻）同步顯示。由于同步顯示需要同步數據采集時間，需要硬件支持，實現起來會比較困難。
4 設備管理
4.1 設備入庫管理
4.1.1 試驗資源管理的范圍
試驗資源主要包括試驗設備、試驗臺、試驗件、計量設備、傳感設備、儀器儀表設備、耗材、場地環境和試驗人員自寫的分析程序等。
4.1.2 功能方案及說明
試驗資源管理包括資源錄入、資源借出、資源歸還、資源維修、資源檢定以及試驗資源管理等。在資源管理中，可以通過不同的分類方式進行樹形瀏覽，并通過制定的查詢方式進行資源的查詢。試驗資源信息的錄入包括基本信息的表單式填寫、試驗資源的預覽圖片，以及有關該試驗資源的使用說明書等附件的錄入。
4.2 設備借還管理
4.2.1 試驗資源的借出
試驗人員向試驗資源管理人員申請借出所需的試驗資源，試驗資源管理人員統一調配借出申請的試驗資源，將數據資源標記為借出狀態，并登記借出的資源數量。如果試驗資源緊缺，試驗資源管理人員可駁回試驗人員的申請或者要求試驗人員排隊等待。
4.2.2 試驗資源的歸還
試驗人員完成試驗后，向試驗資源管理員歸還試驗資源，試驗資源管理員檢查試驗資源狀態，將正常資源歸庫，需要維修的資源報修，不可用的資源直接報廢，并將這些資源標記為對應的狀態。試驗資源的歸還流程見圖7。

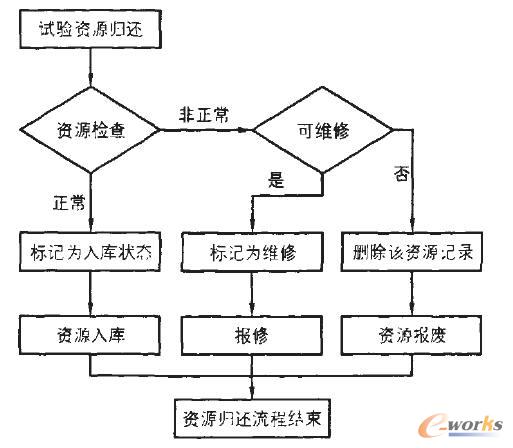

圖7 試驗資源歸還流程
4.2.3 試驗資源的查找
試驗資源可通過名稱、編號、設備類型等方式進行查找，查找的結果可以通過簡單預覽的方式進行查看、選擇。
4.2.4 試驗資源的檢定和其他狀態標定
當試驗資源處于正常狀態時，開始進行檢定周期的計時。當設備處于需要檢定的狀態時，該資源不可借出。如果設備的檢定時間在借出時間段內，將檢定時間延期到歸還時；如果設備處于不正常狀態，則檢定標記無效。
5 結語
試驗數據管理系統能夠高效地整合試驗資源，實現對試驗計劃、試驗資源、試驗任務、試驗信息和試驗數據的集中管理、有效共享、合理使用，確保試驗數據的完整性和安全性，為產品的研發提供一個規范的試驗分析和處理的平臺。通過此平臺實現對產品關鍵性能參數的管理，改變目前試驗數據管理較為混亂、試驗數據資源共享欠缺的狀況，為后期的工程機械升級產品或新產品設計提供重要的數據來源。
