1 問題提出
三維軟件（此處以Creo為例）設計中要求不同結構、狀態的物料需要使用不同的物料號，而三維設計的底層代碼設計并不能滿足實際業務應用需求。比如同一根軟管（相同規格、長度）在不同應用場景中可能有不同的狀態（不同裝配或同一裝配的不同位置安裝時，所呈現出的實際繞行狀態不同），在Creo中要求必須是不同的物料號，事實上他們是同一個物料。Creo軟件要求與現有業務的不符的問題通過什么方式解決呢？對于這種對立的問題解決，或其中一方妥協，或雙方妥協，或通過第三方解決。不同結構對應不同物料，對于三維設計軟件來說，這是基本的技術要求；相同物料雖然在不同位置以不同形態存在，但是對設計者而言，實際上確實是同一物料。
2 解決方案
在Creo中，對每一個安裝狀態的軟管定義不同的物料編號，通過集成將不同狀態的軟管檢入PDM系統，而在PDM中對這些不同狀態不同編號的軟管通過增加相同的物料屬性“物料號（采購）”，實現Creo中不同狀態相同軟管不同編號向PDM系統中相同物料編號的單個（或批量）轉變。從Creo至PDM，從PDM至ERP的演變過程詳見圖1。

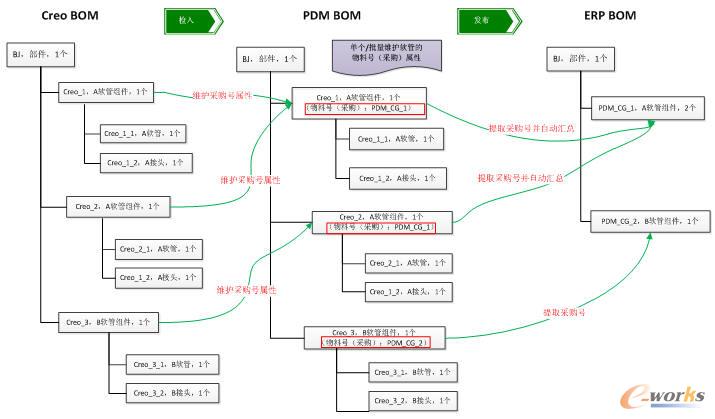

圖1 Creo-PDM-ERP液壓軟管BOM結構演變過程
分析圖1可看出，相同軟管在不同狀設計態下Creo設計中采取的是不同物料號，滿足三維設計軟件和設計者準確查看物料號需求；相同軟管在不同狀設計態下PDM中給出相同的ERP采購物料號，滿足設計者查看BOM基本需求；相同軟管在不同設計狀態下從PDM發布至ERP過程中，根據ERP采購物料號按照實際采購需求進行自動匯總滿足了采購業務需求。原Creo不能處理的技術問題、ERP不便處理的業務問題通過在Creo中增加“ERP采購物料屬性”并集成至PDM，然后從PDM通過一定的邏輯匯總發布至ERP得到了很好的解決。該解決方案的展示效果示意詳見圖2。

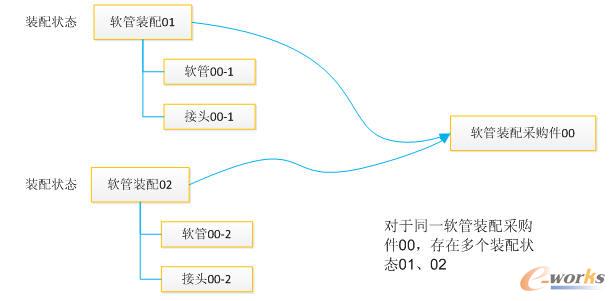

圖2 物料號(采購)屬性解決方案示意圖
