在當今經濟全球化和社會信息化的環境中，機械制造業的信息化成為必然趨勢。但是，目前在我國企業信息化的面還不夠廣、水平不夠高。大部分機械企業實施信息化主要還局限于從二維設計轉化為三維模型設計，并沒有將信息化擴展到管理和生產等部門。制造業信息化技術發展的主要特點可以概括為：設計數字化、管理數字化、制造裝備數字化、生產過程數字化和企業數字化。其中，設計數字化技術是制造業信息化的重點之一，也是目前應用最廣泛、研究最深入、效益最明顯的領域。設計數字化技術實現了產品設計手段與設計過程的數字化和智能化，縮短了產品開發周期，提高了企業的產品創新能力。設計數字化技術包括產品設計數字化技術與過程設計數字化技術，前者的對象是產品，后者的對象則是產品的制造過程。
設計數字化技術集成了現代設計過程中的多項先進技術，如智能設計、虛擬制造技術、標準化技術、產品數據管理技術PDM和并行工程等一系列技術。但是，在整個企業的運作當中，PDM是核心。
一、國內PDM應用現狀
在中國，有19%的企業PDM系統已經實施完成，27%的企業已經部分實施完成，11%的企業正在實施，37%的企業正在或準備進行PDM選型，17%的企業有上PLM的計劃。從調查結果看，中國PDM應用并未全面普及，市場潛力仍很大。關于PDM的應用效果，8%的企業表示非常滿意，近50%的企業表示比較滿意，24%的企業表示一般，4%的企業認為較差。從各功能模塊的應用頻度來看：圖文檔管理、權限管理和版本管理在使用PDM系統的企業中100%在使用，零部件管理、報表工具、存貯和備份、產品結構管理和數據安全管理等使用頻度也較高。
設計協同和生命周期管理功能目前使用尚少。國內制造業，現在使用的設計大多還未達到模塊化設計，幾乎還是按照項目去進行全新設計，雖然在設計的過程中，用到了產品零部件的借用，但是還沒有進行標準化，還沒有達到一個完整的模塊化設計。下面，以國內某外資機床企業（采用solidworks EntERPrise PDM）為例，介紹PDM的一個全新的設計管理理念。
二、solidworks PDM在國內某外資機床單位的應用
目前，國內大多數單位，注重圖樣的設計，大多數PDM都是基于文件（主要是圖樣）進行管理的。圖樣在任何一個企業都是最重要的，但是，如何達到高效設計和高效生產，也是企業所注重的。

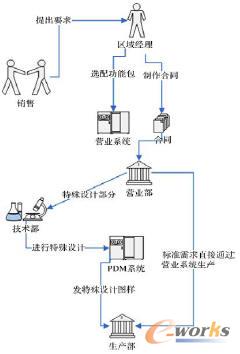

首先，介紹一下國內某外資機床單位的運營模式。該單位已經實現了設計和生產的模塊化，如圖1。
圖1
圖1中，選配功能包實質上就是配置管理，區域經理根據用戶的需求去營業系統選配不同的功能包，并制作合同。如果選配的是標準機型，則直接從營業系統中生成出生產BOM，進入MRP投入生產。如果用戶有特殊的需求，則會給出特殊需求的模塊，提交給設計部，由設計工程師進入PDM進行特殊的設計，設計完成之后，發通知給生產部門，進行生產。

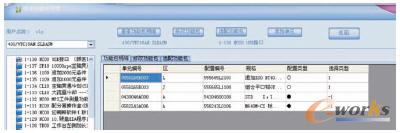

其次，介紹一下該單位的產品結構，如圖2所示。
圖2
該單位已經完全達到了模塊化生產，除了利用PDM很好地管理圖文檔之外，更主要的是用來管理產品明細。如何利用傳統的PDM來組織管理生產明細，就成為問題的關鍵。據了解，國內外任何一款通用的PDM對該單位的這種設計管理理念，都很難提出一種可行的方案。Solidworks以EPDM為內核，用EPDM客戶端組織產品的底層數據，再利用EPDM的API實現了產品結構的再現。
三、實施分析
與一般單位的實施一樣，該項目除了考慮如何組織產品結構、版本控制、工作流程的定義和BOM等之外，還要考慮產品明細的組織、明細的修改、明細的版本和圖樣的查看等。接下來，則主要針對實施過程中的技術難點進行詳細分析。在該單位的整個實施過程中，總共有以下幾個技術難點。
（1）數據如何組織。
1.空文件存放產品元數據。因?yàn)镋PDM是以管理文件為主，所以利用一些空文件來存放產品的元數據，將產品的屬性信息寫入文件。
2.產品結構的搭建。利用EPDM的API，通過讀取產品結構，自動完成實現產品結構的搭建。
（2）如何展現產品結構。

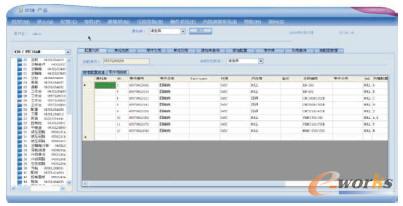

1.通過自定義客戶端可以完成整個產品明細的展現，產品明細的修改等，如圖3。
2.利用EPDM的API，對明細的修改調用對文件元數據的修改來完成。
（3）功能包的制作。

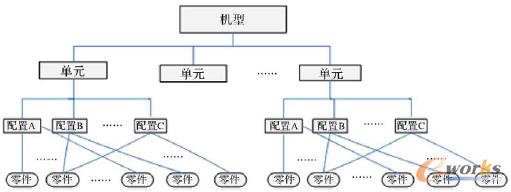

所謂功能包就是以機型為基準，按照功能將單元的一些配置組合起來打包，如圖4所示。
功能包的選配，包括以下內容。
1.規則：選擇一些選項配置和標準配置，如果選了選項配置，那么就應該抵掉相應的標準配置。也就是用選項配置替換當前機型某一功能塊的標準配置，選項配置也可以完成此功能。

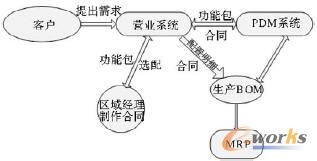

2.方案：通過當前機型和機型的關系，找出機型的所有標準配置和可選配置，然后按照功能，由設計人員進行選配。以上技術問題，也就是在經營與設計、生產結合時的核心問題。解決了以上問題，PDM在機床行業的一個新的應用就實現了，如圖5所示。
圖3
圖4
圖5
四、結論
以上需求問題，也是將來PDM發展的一個方向，PDM不僅只是針對圖文的管理，在設計技術成熟、實現模塊化設計之后，未來的企業需求將變?yōu)椋簶?biāo)準生產加特殊設計，既要滿足大部分客戶的需求進行批量生產，也能根據一些客戶的特殊需求靈活的進行特殊設計。因此，將會更注重的是產品明細，以便根據客戶需求進行靈活選配定制。
