不同于Windows操作系統提供的高度圖形界面化的設置操作，在Linux操作系統環境下配置ppp撥入服務器需要多道命令行操作和系統配置文件編輯，本文將通過實驗環境 網絡 敘述Linux環境下搭建撥入服務器過程。
1 實驗環境簡述
實驗環境中以一臺Linux操作系統工作站模仿用戶系統撥入服務器，安裝Red Hat EntERPrise Linux 5.2操作系統；以一臺Windows操作系統兼容工作站作為遠程訪問/維護工作站。為遠程ppp撥入客戶分配固定IP：192.168.10.250，為遠程維護約定撥入用戶pppuser，認證口令ytdf000。
2 配置過程概述
首先在遠程維護工作站上配置撥號Modem和遠程維護環境，基本過程為連接和安裝撥號Modem，設置連接到撥入服務器端的遠程撥號。上述操作在Windows操作系統維護工作站上全部為GUI（圖形界面）操作，本文略。
然后是在撥號服務端的設置。設置過程主要有以下3步：
① Linux環境下配置Modem和系統接口
② 設置Linux操作系統ppp撥入環境
③ 撥入功能測試，實驗系示意圖如圖1。

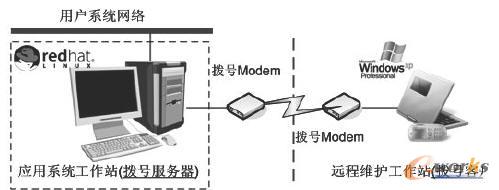

圖1 遠程維護示意圖
3 Linux環境下配置Modem和系統端口
3.1 在操作系統中查找撥號Modem
將撥號Modem連接在Linux操作系統主機串口上，通電。在root用戶終端下運行下述命令[1]：
#wvdialconf /tmp/wvdialtest.conf
命令執行查找連接在主機上的撥號Modem，命令輸出(部分)顯示如下：
命令輸出顯示兩個重要信息：
① 在系統設備接口/dev/ttyS0上找到Modem設備。
② 適配設備接口速度115200(波特率)。
上述兩條信息在以后的設置中會多次用到。
3.2 通過minicom設置連接撥號Modem接口參數和測試
minicom[2]是Linux提供的串口應用程序。root用戶終端下運行命令minicom -s，顯示端口設置窗口；通過方向鍵選擇“Serial port setup”， 回車顯示系統串口設置對話框，修改 Serial Device參數項和Bps/Par/Bits項如圖2標注。

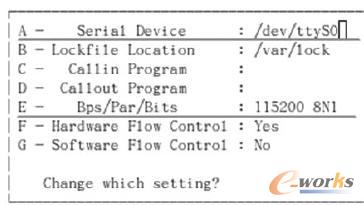

圖2 使用minicom 設置系統端口參數
與Modem通訊串口設備手動修改為/dev/ttyS0，端口通訊屬性設置波特率為115200，數據位8，無校驗，停止位1；使用硬件流控制；操作項選擇通過字母快捷鍵切換，如串口設備參數通過鍵A，串口速度參數通過鍵E，等等。設置完成通過Esc鍵回到上級界面，選擇保存退出。
端口設置完成需要簡單測試，root用戶終端輸入命令 minicom，顯示測試結果如圖3所示。

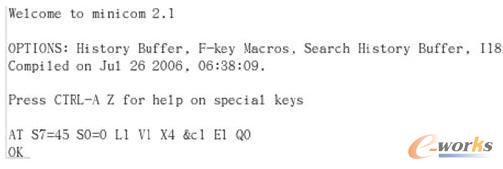

圖3 使用minicom 測試端口設置
輸出信息顯示OK，結果端口設置正確。有關minicom程序更詳細應用參考其他相關文檔。
4 Linux境下配置PPP服務器
mgetty是Linux操作系統提供的調制解調服務程序，pppd(Point to Point Protocol daemon) Point-to-Point協議通訊守護進程，下文敘述如何設置這兩個進程運行方式實現ppp撥入服務。
4.1 設置撥號服務器自動啟動pppd進程
遠程撥入工作站在撥號界面上輸入用戶/口令不需要彈出終端窗口，需要修改配置文件。具體操作為在root用戶終端界面下通過vi編輯文件/etc/mgetty+sendfax/login.config去掉'AutoPPP'所在行的注釋，如圖4示。

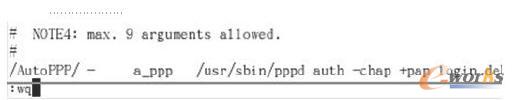

圖4 配置pppd 進程自動啟動參數
詳細參數解釋參考其他Linux操作系統手冊。
4.2 設置mgetty運行波特率參數
設置mgetty波特率參數在于匹配連接modem設備端口的波特率參數，如前步驟modem識別和minicom設置。在root用戶終端下通過vi編輯/etc/mgetty+sendfax/mgetty.config[3]文件，修改內容如圖5。

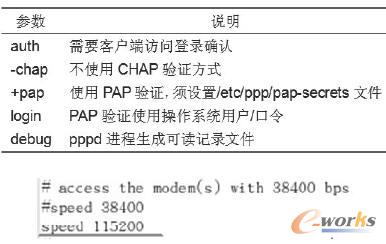

表1 pppd 進程自啟動參數說明
圖5 設置mgetty 進程適配波特率
4.3 設置mgetty進程自動啟動
設置目的在于使mgetty進程隨init進程啟動，編輯方式與其他文本配置文件相同如下，在/etc/inittab文件最后追加下行[3]：
ppp0:345:respawn:/sbin/mgetty -x 3 ttyS0
設置mgetty進程再生方式運行，運行日志級別為3，同時監聽ttyS0接口信號等待客戶連接。有關/etc/inittab文件格式語法和mgetty命令參數說明參考其他相關文檔。
4.4 設置/etc/ppp/options文件
mgetty進程通過監聽到ttyS0接口客戶訪問信號啟動pppd進程，/etc/ppp/options[4]文件設置確定pppd進程運行方式。root用戶 環境 下編輯/etc/options文件，添加字段如表2。
有關options文件設置項還有很多，詳細內容參考其他相關文檔。
4.5 生成并設置/etc/ppp/options.ttyS0文件
撥號Modem設備連接在系統/dev/ttyS0設備接口上，需要在/etc/ppp目錄下創建options.ttyS0文件，命令為：
touch /etc/ppp/options.ttyS0，然后編輯文件如下：
#Server_IP_address:Client_IP_address
192.168.10.8:192.168.10.250
文件中192.168.10.8為本機(撥號服務器)局域 網絡 接口IP地址，192.168.10.250為分配給PPP連接的IP地址。
表2 /etc/options 文件參數說明
4.6 設置pppd進程
首先設置pppd程序以root身份運行，命令操作為：chmod u+s /usr/sbin/pppd
然后創建ppp用戶，增加pppuser用戶，同時設置用戶口令為ytdf000，操作如圖6。
圖6 設置pppuser 用戶
最后通過修改/etc/passwd文件設置使pppuser用戶登錄運行pppd進程，修改行如下：pppuser:x:505:504::/home/pppuser:/usr/sbin/pppd
當前步驟設置的pppuser用戶與其登錄口令作為PAP認證用戶和口令。/etc/passwd文件語法格式和 應用 參考其他相關文檔。
4.7 設置pppd進程運行PAP認證文件
由于上文指定pppd連接PAP認證方式，須設置/etc/ppp/pap-secrets[5]文件，修改如圖7。
圖7 設置ppp 訪問用戶登錄用戶和口令
客戶撥入服務器登錄用戶為pppuser，登錄口令為ytdf000，注意格式為 用戶名 * 口令 ，否則客戶端無法撥入。
4.8 啟用IP轉發
啟用IP轉發設置目的是使撥入客戶可以訪問用戶系統網絡其他節點。編輯/etc/sysctl.conf文件修改如圖8。
圖8 啟用IP 轉發配置項
通過上述操作步驟完成ppp撥入服務器配置。
5 測試
5.1 ppp撥號服務器端運行mgetty進程
在root用戶環境下通過init q命令使init進程重讀/etc/inittab文件運行mgetty進程，操作結果如圖9標注。

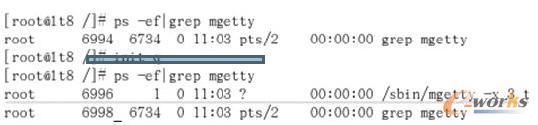

圖9 重讀inittab 文件啟動mgetty 進程
顯示mgetty進程按照配置運行監聽ttyS0接口。
5.2 撥入測試操作
在Windows 工作 站啟動撥號連接，連接用戶pppuser，登錄口令ytdf000(PAP認證用戶/口令)。撥通連接后在Windows命令行界面輸入ipconfig /all命令顯示點對點連接如圖10。

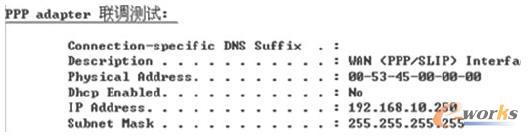

圖10 客戶端ppp 連接狀態顯示
在ppp訪問客戶端生成ppp連接并按照設置創建IP；在服務器端（Linux工作站）通過終端輸入ifconfig -a命令顯示pppd生成連接：
圖11 服務器端ppp連接狀態顯示
通過在撥號客戶和服務器端網絡查看說明ppp連接創建成功，完成撥入服務器搭建工作。
6 結束語
通過上面有些冗長的敘述終于完成了在Linux工作站上配置ppp撥入服務器配置和測試工作。與Windows系統提供的華麗的GUI界面操作相比，在Linux下的命令行與文本編輯操作顯得艱深和笨拙。可當我們回顧這個操作過程應該會感到重要的不是結果。通過配置過程操作使我們對UNIX/LINUX操作系統的 管理 ，網絡設置有了更深入的認識，提高了我們應用和維護UNIX/LINUX操作系統的能力，這也是本文目的所在。
