前言
隨著信息化應用技術的逐漸成熟，信息化系統在企業生產管理中發揮著日益重要的作用。數據是系統運行的核心，其安全和可靠關系到信息化系統是否能正常運行，己經成為企業的無形資產和最重要的財富。因此，如何保證數據的安全和信息化系統的穩定運行，并為業務提供連續性的訪問服務，是信息化系統建設中最重要的方面之一。
1.需求分析
某鋼鐵公司SAP系統涵蓋計劃、采購、生產、技術、質量、銷售等企業核心業務，該系統的穩定運行對公司生產經營活動至關重要。容災系統的建立，將進一步提高信息系統的可靠性，避免因災難事件導致關鍵業務系統停頓。容災系統的總體目標如下。
1)容災對象:SAP系統。
2)容災目的:生產中心發生災難時，迅速啟用容災系統保證業務正常運行。
3)容災距離:容災中心距離生產中心約20公里，有直連的裸光纖。
4)同步技術:采用同步或準同步的方式進行數據復制。
5)數據保護級別:數據接近零丟失(RPO約為0，RTO為1小時)。
2.系統架構
2. 1總體架構
建設容災系統前，SAP系統運行在HP小型機構成的雙機集群環境中，通過兩個冗余的32口SAN交換機連接到HP存儲(以下稱原存儲)。容災系統的架構如圖1所示，用一臺EMC存儲(以下稱近線存儲)替換生產中心的原存儲，EMC容災存儲(以下稱容災存儲)和SAP容災系統部署在容災中心。生產中心和容災中心的SAN交換機通過裸光纖直接相連，并配置4GB光纖模塊，可以保證數據復制帶寬的需要:兩地機房的IP網絡也在同一個局域網內，用戶均可直接訪問。容災存儲中，除需要與近線存儲中生產卷相同大小的容災卷做數據復制外，將增加克隆卷為克隆和快照使用((4.4節中將介紹快照和克隆的用途)。由于生產系統數據較大，在生產機安裝Open Migrater軟件用于從原存儲到近線存儲的在線數據遷移，這樣可以縮短SAP停機時間，減小系統實施對生產的影響。

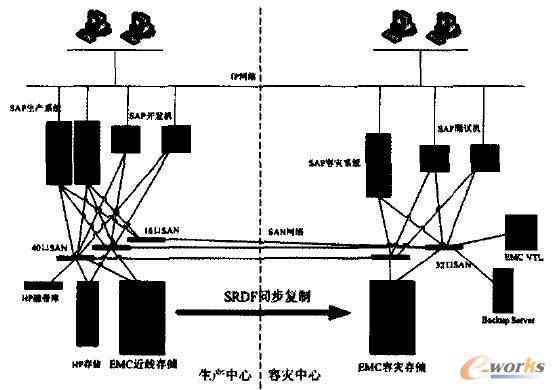

圖1系統總體架構圖
2．2SAN存儲架構
用兩臺40口SAN交換機替換原兩臺32口SAN交換機，將被替換下的32口SAN交換機轉移到容災中心。兩套SAN交換機上有獨立的SAN交換結構(Fabric)，存儲、主機和帶庫等設備同時連到兩個Fabric，無論是主機HBA卡、存儲端口、SAN交換機還是Fabric故障，主機均可自動通過冗余的Fabric和鏈路連到存儲。
兩機房間距20公里左右并有裸光纖直連，使用SRDF的同步復制技術進行SAP生產數據實時同步復制，并由SRDF保證容災存儲的數據一致性。數據復制在兩臺存儲間進行，不會給生產服務器增加性能壓力。另需要說明的是，與異步復制不同，同步復制時SAP生產服務器的I/O將等待數據寫入容災存儲的確認信息，從實際情況看，SAN直連的同城災備系統使用同步復制對系統I/O的影響可以忽略。
2. 3網絡架構
網絡架構也是容災系統的重要部分。局域網內用戶均可通過高速IP網絡直接訪問兩個機房。生產中心發生災難時，將SAP生產系統的>P網段切換至容災中心，并將容災系統配置為原生產系統的IP地址，這樣當容災系統啟動后，SAP客戶端不做如何修改便可登錄原SAP的IP地址直接訪問SAP系統，提高災備系統的可用性。
2. 4快照和克隆
正常情況下，近線存儲的生產卷為讀寫狀態，而容災存儲的容災卷為只讀狀態，容災系統不能直接使用。容災存儲的克隆卷與容災卷大小相同并保持同步，當需要使用生產數據進行測試時，使容災系統掛載克隆卷啟動即可。容災卷與克隆卷的同步由TimeFinder/Clone軟件實現，對生產系統沒有影響。系統配置了4份TimeFinder/Snap快照，每隔一小時生成并自動輪換，由腳本實現自動調度。與克隆不同的是，快照生成速度快，可用于緊急情況下查看數據或恢復邏輯錯誤。
3.演練測試
容災系統實施完成后，對各種可能故障情形進行了演練測試，包括生產存儲故障、生產主機宕機、生產機操作系統不可用、應用系統數據誤刪除、SAN交換機故障、鏈路故障等。系統進行了一次模擬生產中心完全癱瘓的系統切換演練，整個過程包括:啟用容災存儲和容災系統，用戶測試，從容災存儲到生產存儲的反向數據同步，恢復生產系統正常運行。測試成功完成，可以達到預期的RPO和RTO目標。
4.結論
容災是一項系統工程，其規劃和建設要綜合考慮系統風險、容災距離、容災級別、RPO/RTO、總成本等多項因素，項目實施完成后還必須定期進行維護和演練測試，以免當災難發生時容災系統能夠滿足系統設計要求，達到保障信息系統安全的目的，本文中結合企業實際選擇的同城的存儲同步復制容災方案，實現了SAP數據的異地保護，確保生產中心發生災難時企業核心數據安全，為信息系統安全和企業可持續發展提供了重要保障。
