隨著高清的推進，越來越多的監控視點都需要將高清前端采集的圖像存儲到監控存儲設備中，那面對高清的監控前端，如何部署與之匹配的存儲系統？
對于高清平臺存儲來說，存儲的類型一般采用兩種方式：分布式存儲和集中存儲；存儲設備部分，一般會有：NVR（Network Video Recorder）網絡視頻錄像機和IPSAN兩種存儲設備。其中NVR作為一個新興的產品，在網絡攝像機尤其是高清攝像機的普及中扮演著非常重要的角色，其主要功能是對網絡視頻流進行錄像、存儲，并提供實時顯示和代理轉發等功能，一般多采用嵌入式架構，硬解碼支持多路網絡標清或者高清攝像機接入。以天地偉業的嵌入式NVR為例，它可以支持16路標清或者8路高清網絡攝像機的接入；嵌入式硬解碼，可以實時預覽，錄像；內置硬盤盤位可以存儲；內置代理轉發模塊可以對接入的視頻流進行轉發；此外還帶有VGA和BNC兩種輸出接口可以解碼上墻顯示；此外它還可以作為節點設備，在系統做中做節點監控和分布式存儲；高清存儲的另一個重要設備就是IP SAN。隨著高清的普及，IP SAN在存儲中扮演著越來越重要的角色， IP SAN通過采用IP構架的以太網傳輸，具備良好的擴展性、共享性和較低的分?jǐn)倯?yīng)用成本，是目前多路高清監控存儲主要采用的技術之一，而存儲介質儲多半是采用我們常見的硬盤，容量一般是TB級別，隨著2TB硬盤甚至更高容量的產品走入我們視線，大型高清監控系統PB級海量存儲解決方案也得到普遍應用。
在不同的領域中高清平臺存儲系統有著不同的解決方案，根據點位數量的不同，通常可以把高清平臺存儲系統分為：小型系統，中型系統和大型系統三類。類型不同，存儲的方式和實現的需求也不一樣，下面將對這三種類型做詳細介紹。
小型高清平臺存儲系統
適用場合：小區、樓宇、工廠、醫院、商超、網吧、校園、礦區等。
系統需求：
重點監控：需要對一些重點域部署固定高清網絡攝像機，滿足全天候監控；內部監控：在辦公室，公共區域，樓宇內部安裝網絡標清半球，進行監控。系統拓?fù)鋱D，如圖1。

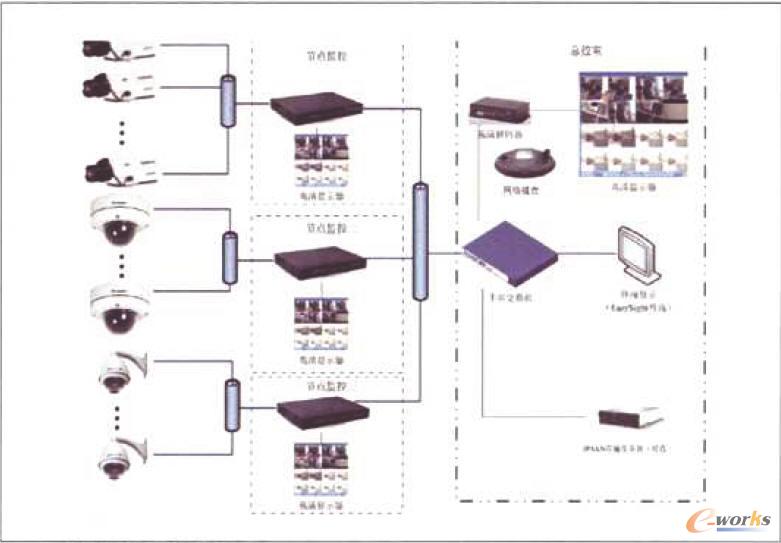

圖1 小型高清平臺存儲系統
解決方案：
簡單來說：NVR存儲方案=PC機+存儲設備+網關設備。
首先它支持鼠標和鍵盤操作，可進行本地預覽、回放和設置等操作，此外它和PC機相比的話，NVR不會中毒，系統不會崩潰；其次NVR帶硬盤盤位，可以支持2塊或者8塊硬盤盤位，以單塊硬盤容量為2T來計算，那么一臺NVR就可以支持最大4T或者16T的硬盤容量，此外還可以通過擴展NAS、USB等外掛存儲設備，價格低廉，部署簡單；此外NVR還起到網關設備的作用，它可以支持將多達16個網絡攝像機統一管理，合并IP上傳，無需多次映射，但是配置簡單。
通過上述例子我們可以看出：嵌入式NVR，可替代當前絕大部分的監控用電腦，實現統一管理功能，對平臺等于一個前端設備，可廣泛用做各種規模監控系統的節點管理設備。此外由于NVR的處理性能，存儲容量有限，其單機應用的規模一般都比較小。在小規模的網絡監控中，通過NVR可以最大限度簡化系統結構，實現快速部署。
中型高清平臺存儲系統
適用場合：500路以內的多級聯網高清視頻，如：鄉村監控，環保行業，電力行業，公檢法等。
系統需求：
高標清混合輸入：在各個節點提供高清/標清混合攝像，對所屬轄區進行錄像，預覽，存儲；
重點點位：需滿足24小時全天候高清實時監控；
多樣化存儲：需針對不同環境和需求提供多樣化存儲模式；
可擴展性：可隨意增減節點，總控端盡量只做配置變動。系統拓?fù)鋱D，如圖2。

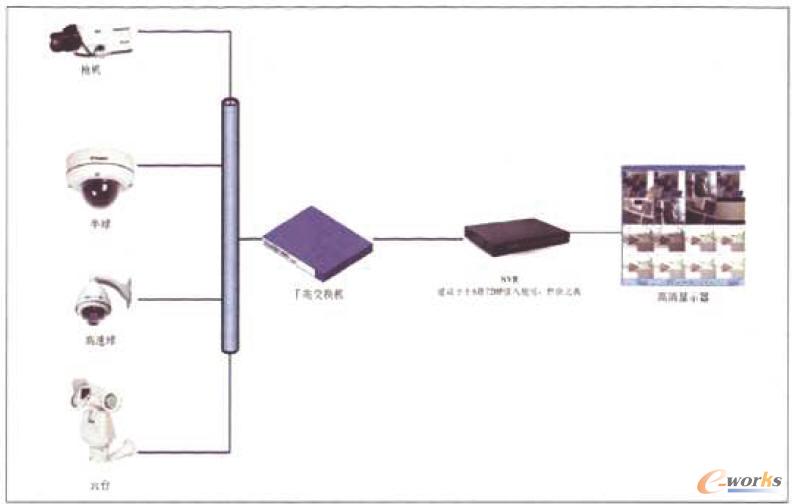

圖2 中型高清平臺存儲系統
解決方案：
整個系統部署簡單，維護方便，通過網絡傳輸節省布線和人力成本；通過NVR可滿足720P和D1混合輸入，搭配編碼器可實現模擬攝像機的輸入；采用紅外高清網絡高速球，并且有巡航預置位，食人魚冷光陣列弱光情況下可看清人臉；高清紅外云臺，全天候設計，支持3D定位，EPTZ，滿足全景監控；前端部分點位接入拾音器和音箱，以便遇到突發情況和監控中心對講；在節點監控中心統一配置NVR，可對節點區域進行大屏顯示，錄像存儲，實時瀏覽，代理轉發；在總控室配有服務器或高清解碼器，搭配網絡鍵盤，可隨時調閱任意節點的任意攝像機；既可以采用分布式存儲，減輕總控室存儲壓力；又可以采用HA備份模式，在總控室和節點監控各保留一份錄像文件；如需增減節點，只需更改總控端設置，良好的可擴展性。
大型高清平臺存儲系統
適用場合：超大規模網絡高清監控視頻，對系統性能有著近乎苛刻的需求如：平安城市等。
系統需求：
覆蓋面廣：需支持滿足1萬路以上視頻點綜合接入和統一管理；
平臺對接：需共享平臺資源，整合分散在各個點位的視頻資源，使之可統一管理；
海量級存儲：滿足PB級的高清錄像存儲；
模塊化：需滿足模塊化自由組合，采用標準機柜部署的松耦合管理系統；
可擴展性：廣泛兼容的開放式平臺架構適用系統改造升級；
系統兼容性：可以兼容標清，模擬等前端攝像機的輸入和控制。系統拓?fù)鋱D，如圖3。

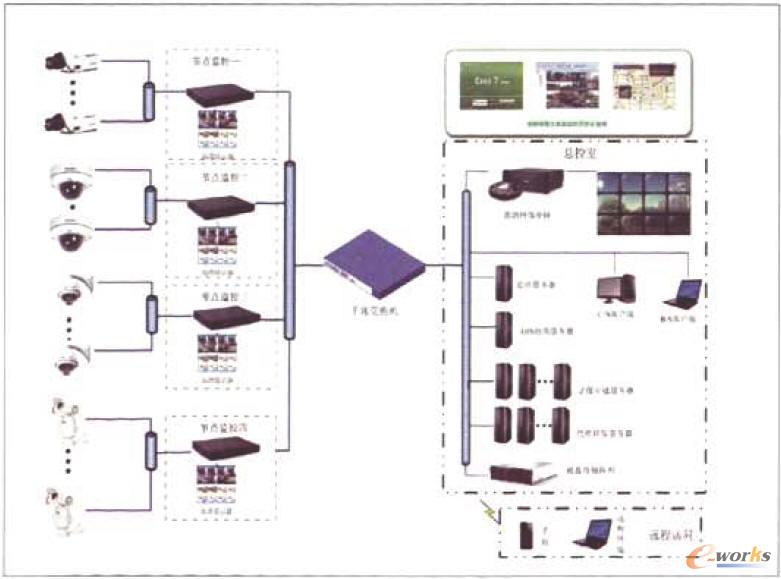

圖3 大型高清平臺存儲系統
解決方案
全網數字化：前端采集，中間傳輸，后端存儲控制全部數字化，方便存儲管理及傳輸，利用IP網絡傳輸，需要增加額外的流媒體服務器；
信息安全性：監控視頻直接通過流媒體服務器集中存儲在后端的存儲設備上，較本地硬盤存儲模式更加安全可靠，很大程度避免了物理介質的損壞和人為的惡意破壞；
分布式集中存儲：利用嵌入式NVR可實現分布式存儲，方便視頻資源的管理及共享，實現物理介質分散，內容集中的網絡存儲架構；
可擴展性：根據需要易于系統擴容，并可實現原有的硬盤錄像機等設備的無縫兼容，保護用戶原有的投資；
效率高，性能好：基于iSCSI協議的數據傳輸，具有更加高效的傳輸效率和讀寫性能。
通過上述三種存儲系統的部署，我們可以看到IP 網絡存儲模式具備更好的存儲可靠性、可管理性、可擴展性以及圖像數據的綜合應用能力，長期維護成本低，支持集中部署和分布式管理等優點，更符合高清視頻監控應用的需求。其中集中式存儲具有更高的可靠性和數據安全性。存儲設備采用集中式部署的模式，統一安放在后端機房，從地理位置上保證了系統的安全；同時存儲系統采用多種RAID模式，多個硬件冗余設計保證數據和系統的安全性。互聯互通性極大的提高，實現了多個平臺的互聯互通，可以整合整個社會資源，聯動各個指揮中心和信息中心，實現了信息互通、資源共享、技術兼容，有利于整個社會資源的共享，對于各類事件的處理可以有效、快速的響應。“即插即用”的IP網絡存儲模式提供了靈活的擴展功能，可以根據用戶需求，在線實現存儲容量的擴充，實現從單個虛擬卷到單臺設備，乃至整個系統的無中斷擴容，同時實現容量和性能的同步增長。利用IP SAN可以集成原有的在正常使用的模擬、數字的視頻監控系統，形成完整的城市視頻圖像聯網監控，可以與各信息管理系統、網絡系統、業務系統實現聯動，實現對大量視頻數據集中式的壓縮存儲、傳輸、管理，從而達到資源共享、數據共享，為各級指揮中心和管理人員提供方便、快捷、有效的服務。
