VMware workstation是美國VMware 公司設計開發的專業虛擬機軟件，可以虛擬現有任何操作系統，而且使用簡單，容易上手，VMware軟件可以讓一臺物理計算機模擬多個虛擬計算機，而且可以正常地在虛擬計算機上運行Windows、DOS、Linux 等操作系統、運行各類應用軟件。
與“多啟動”系統相比,VMWare 采用了完全不同的概念，多啟動系統在一個時刻只能運行一個系統，在系統切換時需要重新啟動機器。VMware是真正“同時”運行，多個操作系統在主系統的平臺上，就像標準Windows 應用程序那樣切換，而且每個操作系統你都可以進行虛擬的分區、配置而不影響真實硬盤的數據，甚至可以通過網卡將幾臺虛擬機用網卡連接為一個局域網, 極其方便。
VMware workstation的完整使用過程分為：建立一個新的虛擬機、配置安裝好的虛擬機、配置虛擬機的虛擬網絡這三個部分，這其中建立虛擬機和配置虛擬機在這里不再詳述。這里主要通過在單臺計算機上進行虛擬網絡配置過程，從而構建VMware虛擬網絡。
Host 主機配置要求：
CPU: 最低主頻266MB，建議P3 1GHz 以上；內存: 最小128MB，建議512MB 以上；
硬盤: 最小空閑空間600MB，建議空閑空間5GB 以上。

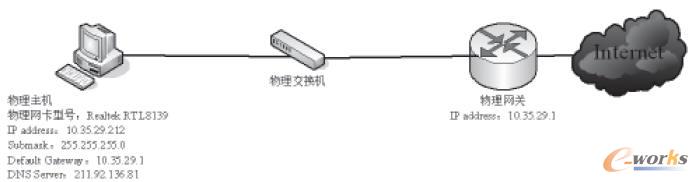

1. 安裝VMwareWorkstation 虛擬機軟件前物理主機網絡接口和物理網絡拓撲結構如圖1 所示

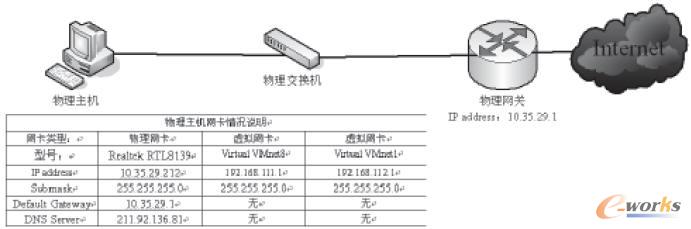

2. 安裝VMwareWorkstation 虛擬機軟件后物理主機網絡接口物理網絡拓撲結構
說明：安裝完VMware 后，在Host 主機上多出兩塊虛擬網絡適配卡，分別為VMnet1 和VMnet8，IP 地址情況如上圖所示，注意，這兩個接口地址是安裝VMware時隨機產生的。
圖1
圖2
圖3
3.VMware 虛擬機Bridge Mode 虛擬網絡（橋接模式）
3.1 設置方法

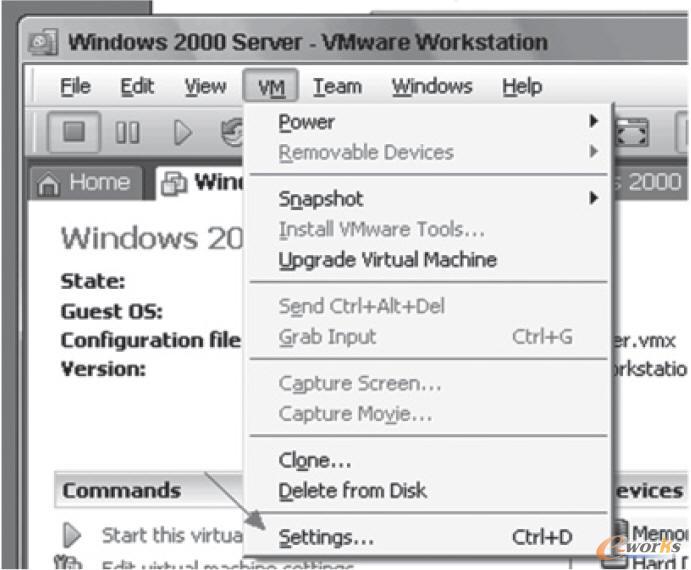

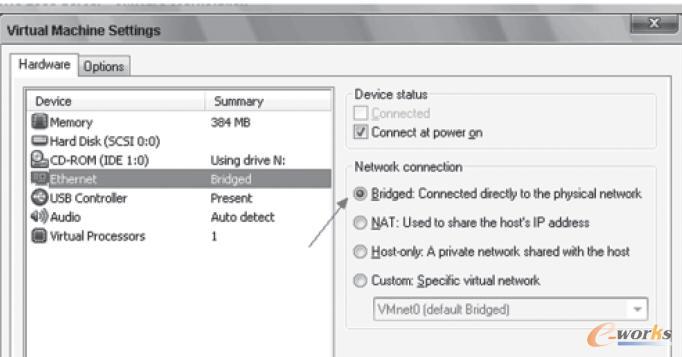

VMware 菜單——〉虛擬機——〉設置——〉以太網——〉網絡連接——〉橋接，如圖3、圖4 所示。

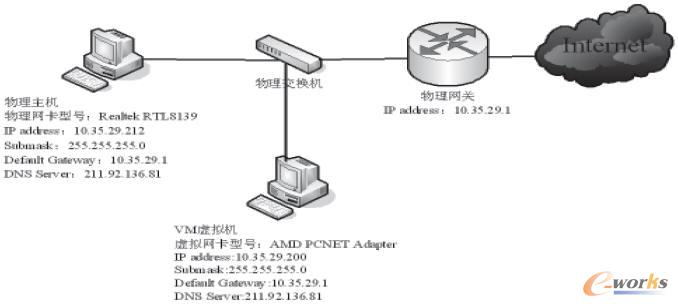

3.2 Bridge Mode 虛擬網絡拓撲結構圖如圖5 所示
3.3 說明
3.3.1 VM 虛擬機如需接入Internet，則啟動操作系統后，必須將IP 地址、DNS 等配置成與物理主機在同一網段，如10.35.29.200，如上圖所示，其中Host 主機上的Virtual VMnet0可以認為等于Host 主機上的實際物理網卡Realtek RTL8139。
3.3.2 在該虛擬網絡中不需要配置任何的DHCP、NAT路由等。
3.3.3 此種模式下，虛擬機內部的網卡AMD PCNETAdapter 直接連到了Host 主機物理網卡所在的網絡上，可以想象為虛擬機和host 機處于對等的地位，在網絡關系上是平等的。
4. VMware 虛擬機NAT Mode 虛擬網絡（網絡地址轉換模式）
4.1 設置方法
VMware 菜單——〉虛擬機——〉設置——〉以太網——〉網絡連接——〉NAT
4.2 NAT Mode 虛擬網絡拓撲結構圖如圖6 所示
4.3 說明
4.3.1 Host 主機上連接到虛擬交換機的網絡適配器為Virtual VMnet8（192.168.111.1）
4.3.2 VM 虛擬機如需接入Internet，則只需將IP 地址、DNS 等配置自動獲取，如上圖所示，其中Host 主機上的VirtualVMnet8 在軟件安裝后默認情況下，自動啟用DHCP 和NAT路由，因此VM 虛擬機自動從Host 主機的Virtual VMnet8 上獲得IP 地址和DNS，并通過Host 主機路由接入Internet。
4.3.3 這種方式下host 內部使用了一個虛擬的網卡VMnet8，如果你有過做nat 服務器的經驗，這里的VMnet8 就相當于連接到內網的網卡，而虛擬機本身則相當于運行在內網上的機器，在這種方式下，VMware 自帶的dhcp 會默認地加載到VMnet8 界面上，這樣VM 虛擬機就可以使用dhcp 服務。更為重要的是，VMware 自帶了nat 服務，提供了從VMnet8到外網的地址轉 換，所以這種情況是一個實實在在的NAT服務器在運行，只不過是供虛擬機用的。
5. VMware 虛擬機Host-Only Mode 虛擬網絡（唯獨主機模式）
5.1 設置方法
圖6
Mware 菜單——〉虛擬機——〉設置——〉以太網——〉網絡連接——〉主機。
5.2 Host-Only Mode 虛擬網絡拓撲結構圖如圖7 所示
5.3 說明
5.3.1 該種虛擬網絡拓撲結構圖類似于NAT Mode 虛擬網絡，但Host 主機上連接到虛擬交換機的網絡適配器為Virtual VMnet1（192.168.112.1）
5.3.2 VM 虛擬機如需接入Internet，首先需將IP 地址、DNS 等配置自動獲取，如上圖所示，其中Host 主機上的Virtual VMnet1 在軟件安裝后默認情況下，自動啟用DHCP，因此VM 虛擬機自動從Host 主機的Virtual VMnet8 上獲得IP 地址和DNS，但由于Virtual VMnet1 沒有啟用NAT 路由，則必須在Host 主機上配置NAT 路由后，虛擬機才能通過Host 主機路由接入Internet。
5.3.3 這應該是最為靈活的方式，有興趣的話可以進行各種網絡實驗。和NAT 唯一的不同的是，此種方式下，沒有地址轉換服務，因此，在默認情況下，虛擬機只能到主機訪問，這也是hostonly 的名字的意義。
5.4 Host-Only Mode 下Host 主機的DHCP 和NAT 配置（Host 主機為windows2000Server）：
5.4.1 首先停掉VMware 自帶的dhcp 服務，使dhcp 服務更為統一。
步驟為虛擬機菜單——〉編輯——〉虛擬網絡設置——〉DHCP 選項卡——〉VMnet1 DHCP 服務停止。
5.4.2 Host 主機上配置DHCP 服務。
步驟為：Host 主機——〉管理工具——〉DHCP 服務——〉新建作用域，IP 地址范圍設置為192.168.112.*，網關設置為192.168.112.1，DNS 服務器設置為211.92.136.81。
5.4.3 Host 主機上配置NAT 服務。
步驟為：Host 主機——〉管理工具——〉路由和遠程訪問——〉配置并啟用路由和遠程訪問——〉Internet 連接服務器——〉設置有網絡地址轉換NAT 路由協議的路由器——〉選擇Internet 連接為Realteak Rtl8139——〉選擇Internet訪問路由接口Vitual VMnet1（192.168.112.1）。
圖7
5.4.4 VM 虛擬機啟動后運行tracert 10.35.29.1 和ipconfig/all 的結果如下，此時VM 虛擬機已經可以正常訪問Internet了。
C:\tracert 10.35.29.1
Tracing route to 10.35.29.1 over a maximum of 30 hops
1 15 ms <10 ms <10 ms GZKLDX-B09L552U
[192.168.112.1]
2 <10 ms <10 ms <10 ms 10.35.29.1Trace complete.
C:\ipconfig/all
Description . . . . . . . . . . . : AMD PCNET
Family PCI Ethernet Adapter
DHCP Enabled. . . . . . . . . . . : Yes
IP Address. . . . . . . . . . . . : 192.168.112.2
SubnetMask . . . . . . . . . . . :
255.255.255.0
Default Gateway . . . . . . . . . : 192.168.112.1
D H C P S e r v e r . . . . . . . . . . . :
192.168.112.1
DNS Servers . . . . . . . . . . . : 211.92.136.81
211.92.136.91
圖8

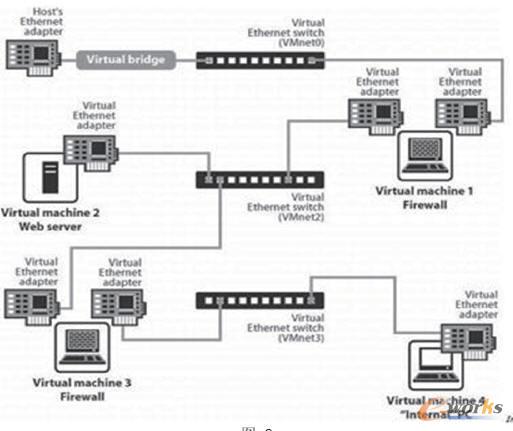

6. 更為復雜的虛擬網絡拓撲結構如圖8 所示
這是VMware 的一個復雜拓撲的實例，它自定義了VMnet2 和VMnet3 這些都要用到定義每個VMnet 的DHCP和NAT，我們在單臺Host 主機上只要靈活使用Bridge 模式、NAT 模式和Host-Only 模式，在VMware 軟件中通過新建窗口就可以實現多臺虛擬機，也就可以實現復雜的網絡拓撲結構，隨著虛擬網絡拓撲結構的復雜，對Host 主機的硬件要求就非常高，如要實現復雜拓撲結構的虛擬網絡，建議CPU 應當P4 2.0G、內存512M 以上。
7. 總結
綜上所述，可以看出VMware 軟件可以模擬出各種網絡環境，可針對企業網絡管理、教學、服務器技術等多方面進行構造，進行開發、測試 、部署新的應用程序的最佳解決方案。VMware 可在一部實體機器上模擬完整的網絡環境，以及可便于攜帶的虛擬機器，其更好的靈活性與先進的技術勝過了市面上其他的虛擬計算機軟件。對于企業的IT開發人員和系統管理員而言，VMware 在虛擬網路、實時快照、拖曳共享文件夾、支持 PXE 等方面的特點使它成為必不可少的工具。
