歷經近10年高增長的電工行業于2012年步入“囧途”。細究其因，有原材料價格上漲、勞動力成本提高和市場三角債加劇等多方面的因素，但最主要原因應該是近年來的盲目擴張造成的產能過剩以及由此帶來的市場惡性競爭。“十二五”被視為中國經濟結構調整的關鍵期，也是電氣行業轉型升級的機遇期。產品從低端升至高端，市場從國內轉向國際，這或許是電氣行業走出“囧途”健康發展的關鍵。
電氣企業的研發平臺信息化建設有她的特殊性，其技術團隊使用的軟件多而且雜，通常是2D、3D、電氣、電子、工藝和生產等都用不同軟件，因此，其特點是復雜機械與電氣設計結合，多種專業軟件平臺，是信息流、數據流融會貫通的復雜平臺規劃。本文以天安集團為例，介紹SolidWorks EntERPrise PDM如何幫助電氣行業實現研發夢想，走向成功道路。
一、客戶簡介
寧波天安（集團）股份有限公司始創于1969年，集團公司為國內輸配電行業中“規模最大、品種最多、規格最全、檔次最高”的生產和科研企業之一。產品覆蓋高壓、中壓和低壓三大領域各系列，可提供一個完整變電站的所有核心設備。同時，天安集團還是中國輸變電行業的重點骨干企業和浙江省行業龍頭企業，其下轄1家省級研發中心，10大專業公司，50個銷售分公司，員工2000多名，其中，科技人員占35%。
二、多系統集成平臺規劃
2011年9月，寧波天安（集團）股份有限公司與達索旗下SolidWorks EntERPrise PDM簽約一起進入實施“天堂”之旅。經過縝密的調研，項目組了解到天安集團研發平臺有以下特點。①由電氣、電子、機械三方面組成設計工具平臺，電氣軟件有Electracial、AutoCAD和EB，電子軟件有Protel，機械軟件有SolidWorks以及InterCAD，各平臺之間需要有物料編碼及屬性作為紐帶進行數據傳輸。②產品以機械結構為主，具有獨特的電氣行業編碼規則。③最終BOM將從PDM系系統傳輸?shù)街圃煜到y(tǒng)ERP中去，ERP系統中的部分屬性回傳到PDM系統中（圖1）。

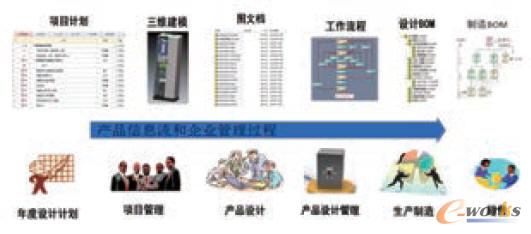

圖1 天安集團研發平臺
三、典型應用
1.多站點實施
天安集團三大研發中心第一期展開實施PDM的實施工作，集團后續其他分公司參考第一期實施成果，自行完成PDM數據管理實施工作（圖2）。

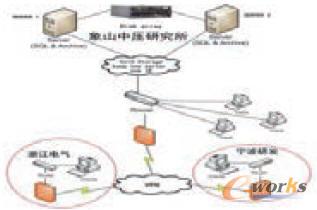

圖2 PDM數據管理實施工作
2.項目管理
天安集團公司并行項目高達百余個，因此在上線項管理前，領導層對項目的管控頭痛不已，在引入Solidworks EPDM項目管理后，部門經理可以即時查看各項目進度與部門資源投入，項目經理隨時把控項目進度，發布基線，進行項目資源管理與分析，完成對工作流、資源、交付物的有效管理（圖3）。
圖3 項目管理
3.編碼管理
電氣行業的編碼體系為十進位分類編號法，十進位分類法是將所有的產品及其組成部分（組件、部件和零件）以及技術文件，分為十級，每級又分為十部，每部又分為十類，每類又分為十組（圖4）。

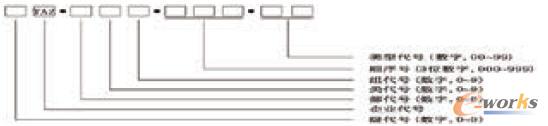

圖4 編碼管理
根據此編碼規則結合企業現狀，項目組制作了可配置的編碼器，此編碼器可以配置多種編碼方案，如：標準件編碼方案，外購件編碼方案等，要制定多種不同組合的編碼，以適應編碼規則不同的多種編碼，也可用于不同分公司之間編碼編制，非常靈活，方便配置（圖5）。

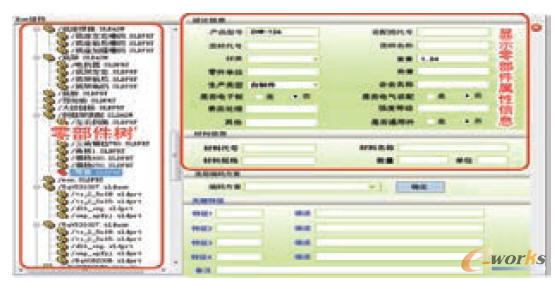

圖5 編碼器
4.圖檔管理
針對電氣行業特點，企業把需要配置的電氣參數數據配置于卡片，通過項目卡、文件夾卡與零件卡之間的繼承關系，方便地將電氣屬性帶入的零件卡片上，以達到數據入口單一，正確率高的要求。同時，圖檔庫管理、圖檔版本、權限和工作流等，按企業需求進行靈活配置，以達到企業要求。
5.Protel集成
電氣行業的BOM構成包括電子元器件等外購件組合，為了完善制造BOM，確保BOM的完整性與準確性，項目組為電氣行業實現了自動化讀取電子元件及BOM掛接BOM修改及添加功能，同時加以日志進行數據追溯及校審。通過將Protel生成的焊裝表保存于PDM庫中，PDM可自動獲取程序，將電子元件自動掛接到機械部分中，并自動生成電子元件編碼，產生日志與追溯信息。
6.Elecworks集成
電氣行業的電氣圖樣需要通過電氣軟件來實現原理圖和二次工程安裝圖繪制，天安集團利用Elecworks進行電氣設計。為了協助電氣工程師將設計完成的2D圖通過SolidWorks生成3D圖時把相關編碼屬性都完整地傳遞過去，通過PDM與Elecworks之間接口，將Elecworks生成的圖樣進行編碼與分類，同時將屬性信息完整地傳遞到Solidworks中去（圖6）。

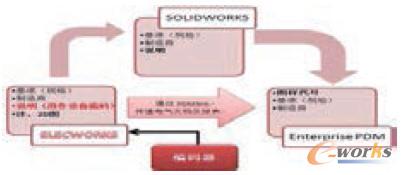

圖6 Elecworks集成
7.ERP集成
ERP集成實現為雙向集成，將BOM及物料全部傳遞于ERP中去，ERP中的項目信息傳遞于PDM中去，避免重復錄入工作，同時也避免重復工作帶來的錯誤操作（圖7、圖8）。

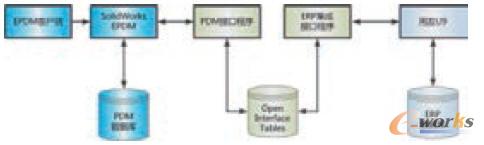

圖7 ERP集成示意圖
圖8 ERP集成
8.數據流傳遞
通過方案策劃與實施配置，最終幫助天安電氣完成了現有各平臺數據的梳理與平滑傳輸，使得數據流與信息流交互傳遞有序遞增，完整統一（圖9）。

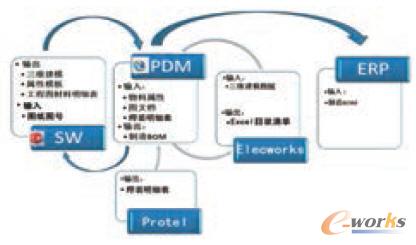

圖9 數據流傳遞
四、結語
夢想照進現實，通過對電氣行業的PDM全過程實施，EPDM團隊對于電氣行業的行業特點、信息化架構更了然于胸，使得EPDM團隊對電氣行業客戶只有“信心”兩個字。
