隨著計算機和網絡技術的不斷發展，管理信息系統(MIS)已經在熔煉鑄造行業有了一定程度的應用，但是針對大型船用柴油機機架、缸蓋和缸套等關鍵零件的鑄造生產過程還是缺乏完善的工藝數據支撐，工人主要依靠經驗進行澆注，鑄件質量很不穩定；并且所見即所得的設計思想至今未很好的體現在基于B/S模式的MIS之中，導致后續部門對鑄件的工藝審批、工藝優化以及工藝文件的再次輸出打印產生一系列的問題。本文就是從這一問題出發，提出構建基于Web的鑄造工藝所見即所得式管理系統，并研究系統構成與實現。
1 基于ASP技術和B/S架構的運營模式
ASP是微軟公司開發的一套Web暇務器端的開發環境。使用ASP技術能夠建立動態、交互、高效的Web服務器端的應用程序。目前主流的軟件應用系統模式分為以下兩大類。
(1)C/S(Client/Server)模式，即客戶機和服務器結構。服務器端完成計算的主要工作，客戶端需要安裝相應軟件，完成部分計算功能。分布功能弱，開發成本較高，需要具有一定專業水準的技術人員才能完成。
(2)B/S(Browser/Server)模式，即瀏覽器和服務器結構。客戶端為零安裝，客戶通過Web使用軟件系統，計算完全由服務器端完成。具有分布性特點，維護和升級方式簡單，只需要改變服務器的應用功能，即可實現所有用戶的同步更新，極大地迎合了先進制造技術發展趨勢，更完善的支持產品設計、工藝設計、生產管理(MRPⅡ/ERP)、加工制造等多個環節和部門的并行協同工作，更完善的支持遠程工藝設計和數據共享，使資源和信息的共享達到最大化，是目前CAPP系統的發展方向。
本文提出基于ASP(Active Server Page)技術和瀏覽器/服務器(B/S)運營模式，建立系統體系結構，整個系統從概念上分為4個層次，見圖1所示。

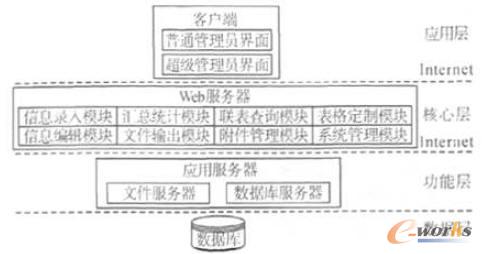

圖1 基于ASP技術和B/S架構的運營模式結構圖
客戶端只包括應用層，服務器端包括核心層、功能層和數據層。應用層是提供一個供企業用戶和服務器相互交互式響應的平臺，也就是經過服務器端編譯運行之后的html或asp格式的web頁面；核心層是指Web服務器，是整個系統的變通樞紐。它不僅要響應通過應用層傳來的用戶請求，而且還要指揮和協調功能層相應的應用服務器來完成任務，比如，要求數據庫服務器執行查詢SQL語句命令，并且將得到的記錄集返回到應用層；功能層是指應用服務器，例如數據庫服務器和文件服務器，接受核心層下達的SQL語句、報表調用、上傳文件等指令，動態響應并將執行結果返回給核心層；數據層是指大型的分布式數據庫(SQL Server，Oracle等），其中存儲著系統用戶信息，鑄造工藝參數信息、工藝文件地址等重要信息，隨時接受功能層調用。
2 實現的關鍵技術
2.1 ASP技術和基于ActiveX報表二次開發技術的綜合運用
目前，基于C/S模式的商品化CAPP系統提供了工藝模板的定制功能，實現了所見即所得的工藝設計功能，但是基于B/S架構的CAPP系統至今沒有很好的實現這一功能，究其原因，一是由于B/S模式的個性化特點較低，難以實現具有個性化的功能要求；二是開發代價高，周期較長，柔性不足，不宜在中小型企業長期推廣應用。
所以本文提出在基于B/S模式下運用ActiveX技術來實現所見即所得的工藝設計功能。ActiveX是一個開放的集成平臺，為開發人員、用戶和Web生產商提供了一個快速而簡便的在Internet和Intranet創建程序集成和內容的方法。所以對報表插件運用ActiveX技術，可以較好的支持B/S模式下的運行。再通過報表的二次開發技術與ASP技術綜合運用，可以將報表插件與Web頁面完全兼容，從而實現在工藝模板的狀態之下對鑄造工藝信息的錄入到打印、輸出Excel文件等功能，即實現了所見即所得的工藝設計功能，如圖2所示。

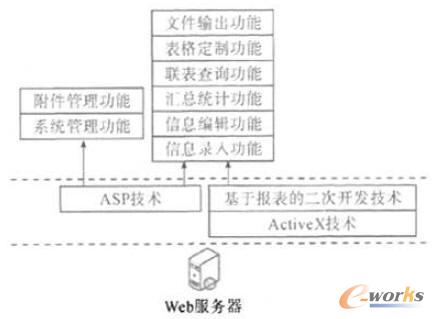

圖2 ASP技術和甚于ActiveX報表軟件二次開發技術的綜合運用
2.2 XML技術

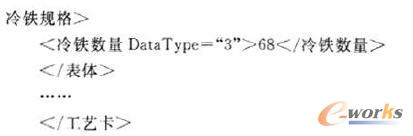

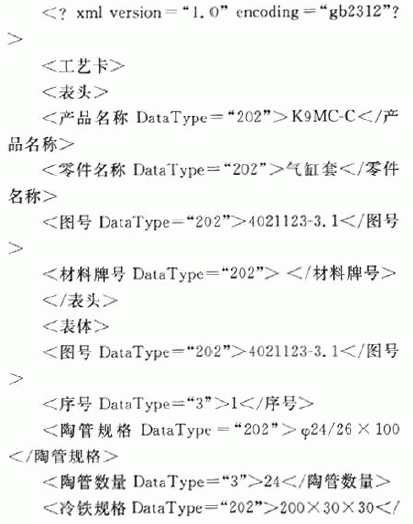

XML(Extensible Markup Language，可擴展標記語言)是一種面向內容的、可擴展的、結構化的和可以直接處理數據的元標記語言，為Oracle、SQL Server、Access等散據庫提供了更強有力的數據存儲和分析能力。對于XML數據的格式，用戶可以根據自己的實際情況確定，本文采用的XML散據格式如下所示：
總特點為<工藝卡>，在此標記之內為工藝文件的相關數據；工文件上的表頭數據用<表頭>節點命名，需要循環多行的表體數據以<表體>節點命名，其中工藝文件表體處的每一條記錄均對應一個<表體>節點。<表頭>和<表體>下還有各子節點，子節點名以數據庫表中的字段名來標識，并增加DataType屬性來表識數據庫表中字段的數據類型，本文采用的示SQL Server作為開發數據庫，202代表該字段類型為nvarchar型，3代表該字段類型為int型，5代表該字段類型為float型。

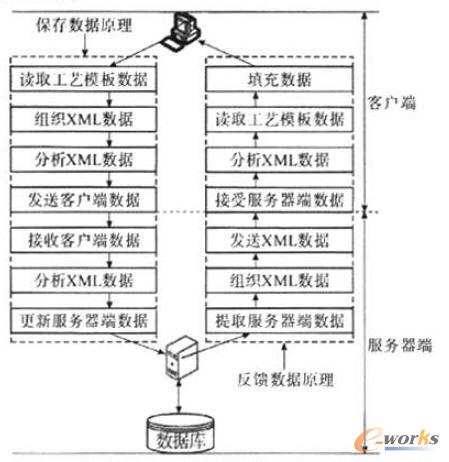

結合XML技術和基于ADO組件的數據庫技術，可實現所見即所得式的工藝設計功能，實現的原理如圖3所示。
圖3 基于B/S模式的所見即所得式設計功能原理圖
3 系統的模塊功能
本文以國內大型船用柴油機滬東重機公司的熔煉鑄造生產為例，按照功能劃分為八個主要摸塊：信息錄入模塊、信息編輯模塊、匯總統計模塊、文件輸出模塊、聯表查詢模塊、附件管理模塊、表格定制模塊和系統管理模塊。下面將分別概要介紹這幾個模塊的功能及其實現方式。
3.1 信息錄入模塊
該模塊的主要功能是將鑄造生產過程中所產生的工藝信息錄入到工藝文件上，之后保存于數據庫中，以便今后對信息的再次利用。用戶可以直接在工藝模板上對信息進行錄入，如果需要輸入√、×、時間和日期等特殊格式的字符，或者是錄入的內容可供選擇時，系統會自動彈出下拉列表框和日期選擇器，用戶可以根據實際情況進行選取，用這種方式輸入的數據既快捷又準確，如圖4所示。

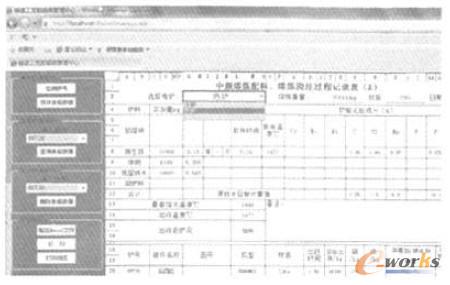

圖4 信息錄入模塊界面
3.2 信息編輯模塊
信息編輯模塊包括信息修改功能和信息刪除功能。使用信息修改功能需要先根據爐號或者圖號查詢工藝文件的數據，待數據從數據庫中調用反饋到工藝模板后，再對其內容進行修改，最后執行保存數據操作；使用信息刪除功能同樣輸入要?jiǎng)h除的爐號或者圖號，點擊刪除數據按鈕，即可將該圖號或者爐號的相關數據全部刪除。
3.3 匯總統計模塊
該模塊的主要功能是將電爐熔煉、中頻爐熔煉、鑄件金相組織結構和力學性能等信息進行匯總統計。輸入開始日期、截止日期、機型、鑄件名稱、爐號等部分條件執行即可；系統支持模糊匯總；可以在結果中再次匯總。日期輸入均有日期選擇框，避免了人工輸入產生的錯誤，如圖5所示。

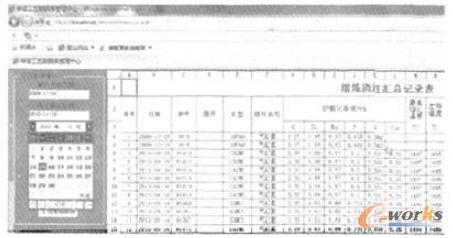

圖5 匯總統計模塊界面
3.4 文件輸出模塊
對于所有的工藝文件均可以輸出成文檔。本模塊包括兩個功能，一個是輸出Excel交件功能，另一個是直接打印功能。如果使用輸出Excel文件功能，輸出之后的Excel文件由Excel軟件打開之后真接打印，如圖6所示；如果使用直接打印功能，會彈出打印設置對話框，其參數由用戶自己選擇，如圖7所示。

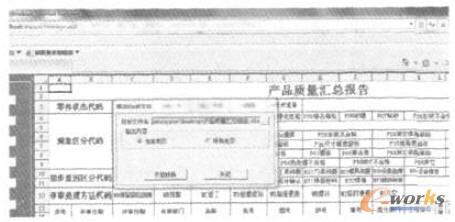

圖6 輸出Excel文件界面

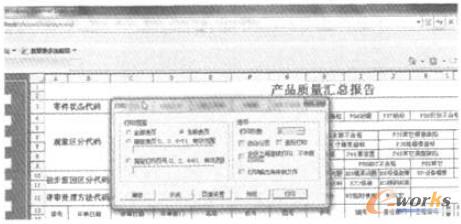

圖7 直接打印設置界面
3.5 聯表查詢模塊
企業人員常用爐號或者圖號查詢所有的工藝文件。本模塊有兩個功能，一個是先確定爐號或者圖號，再確定工藝模板類型的方式打開所需要的工藝文件的功能，另一個是先確定工藝模板類型，再確定爐號或者圖號的方式打開所需要的工藝文件的功能。為了縮小爐號和圖學的顯示范圍，用戶可以選擇日期跨度以及操作人等條件進行過濾查詢，這樣提高了工作效率，還減小了服務器的響應壓力。
3.6 附件管理模塊
有些工藝文件上的數據并不能把實際生產中所涉及到的所有信息都表達出來，對于這類特殊的工藝文件，用戶可以上傳附件來對該工藝文件進行說明，這些附件包括PDF文件、Doc文件、Jpg、Bmp等格式的圖片文件。功能包括查看、上傳、下載和刪除附件。通過爐號或者圖號搜索到相對應的附件，在工藝模板上以超級鏈接的方式反饋，用戶直接點擊即可下載或者是打開該附件的內容。
3.7 表格定制模塊
此模塊集成了用戶在編輯表格時常用到的一些控件，如圖8所示。這些功能使用起來和Excel軟件基本一樣，這樣用戶在新建或修改工藝模板時直接在此操作，界面簡單直觀，提高工作效率。

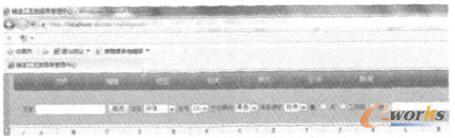

圖8 表格定制模塊界面
3.8 系統管理模塊
此模塊功能包括密碼管理、權限管理、IP管理和日志管理功能。從權限上區分系統的管理員，有超級管理員和普通管理員。超級管理員擁用系統的全都功能，普通管理員只能使用系統的部分功能，比如不能對數據修改和刪除，不能添加管理員，不能查看其他管理員的日志等。每位管理員均可自行設定自己的密碼。超級管理員可禁止某些用戶的IP訪問，從而提高系統的安全性能。系統會自動記錄每位管理員每天的操作內容，形成規范的日志記錄，這對于維護整個系統以及企業的正常運行是非常有必要的。
4 結論
(1)ASP技術和基于ActiveX報表二次開發技術的綜合運用。實現了所見即所得的鑄造工藝過程管理功能，將傳統C/S模式下的鑄造工藝管理系統轉換為B/S模式，系統的成功運用將為工藝管理系統向網絡化的發展提供有益的探索和借鑒。
(2)基于B/S摸式的鑄造工藝管理信息系統，易于集成PDM/CAPP/ERP系統之中，安全性好，維護工作量水，易于升級，操作簡單，可為熔煉鑄造企業信息化技術的發展提供參考。
