目前，隨著經濟的發展，電信、銀行、交通以及其它大規模企事業單位的業務需求越來越復雜，很多企業的發展壯大以及由于公司合并重組等原因，使得這些大規模單位的數據庫網絡變得越來越復雜。應用在這些領域內的分布式數據庫系統要滿足日益膨脹的業務需求，必須對其數據庫網絡做出很好的規劃設計。Oracle數據庫提供了卓越的跨平臺功能，根據系統的軟硬件以及網絡體系結構和通信協議的具體情況，做出合理的配置，Oracle就能顯示出在大型數據庫系統中的優越性能。
1 Oracle Net網絡的體系結構
1．1 Oracle Net網絡的組成
Oracle Net網絡的基本組成部分一般包括服務器和客戶機兩部分，這里的服務器不是物理意義上的服務器，而是指邏輯服務器，即某種特殊類型的軟件。

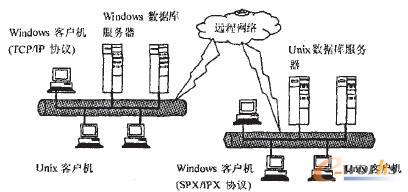

圖一 Oracle Net網絡體系結構
銀行系統、電信系統等這樣的復雜網絡，網絡內部可能存在不同操作系統的數據庫服務器和客戶機的子系統，子網之間又是由不同的遠程網絡連接而成，各子網內部的客戶機與服務器的連接采用的協議也可能不同。
1.2 Oracle Net聯網協議
Oracle Net網絡能夠跨越不同的操作系統，是因為采用了一致的通信協議。Oracle 8i以前該協議稱為SQL Net協議，在Oracle 8/8i中，稱為Net8協議，在Oracle 9i中被稱為Net協議。正是因為這個原因，Oracle 9i數據庫網絡被稱為Oracle Net網絡。
圖二所示是Oracle Net網絡通信協議結構，各層具體作用在此不做詳細說明，可參閱相關資料。

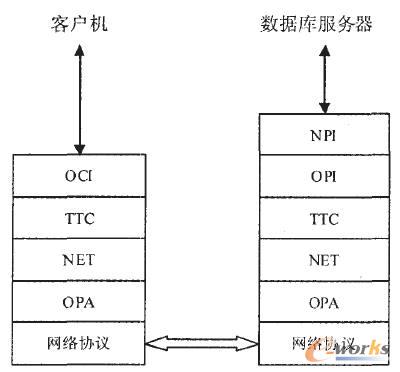

圖二 Oracle Net網絡協議結構
2 Oracle Net基于目錄服務器的網絡應用解決方案
目前，Oracle Net網絡應用解決方案，采用的比較多的有兩種，一是客戶機／服務器方案，二是基于名字服務器的方案。對于相對簡單的網絡，一般采用客戶機／服務器方案；復雜一些的網絡，為了便于集中管理，采用基于名字服務器的方案。這里提出的基于目錄服務器的方案，不僅能集中管理網絡服務名的解析，還能夠?qū)τ脩舻馁~號、口令和角色等信息進行集中式管理，適合于復雜的網絡數據庫系統，而且，在這種方案中，客戶機的配置非常簡單。
2．1基于目錄服務器的網絡結構
基于目錄服務器的網絡解決方案如圖三所示，下面對各部分作簡要說明。

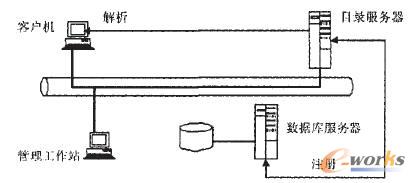

圖三 Oracle Net基于目錄服務器的網絡結構
(1)數據庫服務器：安裝Oracle 9i數據庫系統，安裝完畢后需要在目錄服務器上完成注冊。
(2)目錄服務器：安裝目錄服務軟件，集中管理相應網絡中所有的數據庫服務器的注冊信息，為客戶機提供網絡服務名解析服務。目錄服務器采用專門協議LDAP。
(3)客戶機：安裝客戶端應用程序和連接工具，指定使用目錄服務器解析網絡服務名。
(4)管理工作站：安裝管理客戶端工具，管理員在此執行對數據庫的Et常管理維護，對數據庫網絡服務名的解析也通過目錄服務器進行。
2．2服務器和客戶機的處理
在這種方案下，網絡中的服務器和客戶機的功能配置如下：
(1)數據庫每次修改配置或添加新的服務器，都需要在目錄服務器上完成注冊。
(2)目錄服務器上保存全局數據庫名稱及地址、其他目錄服務器的名稱及地址，這樣可以層層解析，也可以包含數據庫的用戶名、口令和角色信息以及其他名字服務器信息。
(3)每臺客戶機上連接到特定的目錄服務器，同過目錄服務器獲得信息后，直接通過網絡向數據庫服務器發出連接請求。
3 基于目錄服務器的網絡應用方案實施
3．1安裝目錄服務器
目錄服務器軟件集成在Oracle 9i的安裝光盤中，在大型實用數據庫網絡中，一般將該軟件單獨安裝在另外一臺單獨的服務器上，作為專門的目錄服務器。如果將目錄服務器跟數據庫安裝在同一服務器上(Oracle 9i默認安裝時，已經安裝了目錄管理器)，兩者可以使用不同的TCP端口提供服務。
安裝過程中需要注意下面幾點，這里以單獨安裝Oracle9i(9．0．1版)為例加以說明。Oracle9i(9．2．0版)情況一樣，只是各組件的版本號不同。
(1)啟動安裝向?qū)Вx擇“Oracle 9i Managementand Internet 9．0．1．0．1”，下一步選擇自定義安裝，選擇組件“Oracle Internet Directory 3．0．1．0．1”，這就是目錄服務器對應的組件。
(2)選擇不使用現有例程，輸入全局數據庫名“dir．mynet",使用默認安裝目錄。
(3)選擇OlD口令加密，用戶口令的散列算法使用默認選擇即可，OID大小根據網絡具體情況而定。
安裝成功后，目錄服務器將作為后臺服務啟動(默認為自動啟動)，可以在控制面板中查看。本例對應的服務名為“OracleDirectoryServicedir”。
3．2用Net Manager對目錄服務器進行基本管理
啟動Net Manager，在管理目標導航器中選擇“服務命名”，單擊“創建”按鈕(圖標“+”)，將在目錄服務器上創建一條解析信息。目錄服務器的默認管理員為“cn=orcladmin”，口令為“welcome”。認證成功后，在歡迎界面上輸入網絡服務名，選擇“TCP／IP”協議，按提示填好數據庫服務器主機名及端口號，測試連接。如果連接成功，在目錄服務器中就創建了一條信息；如果客戶機通過目錄服務命名方法，請求的網絡服務名是這里給出，目錄服務器就能解析到正確的數據庫服務器。
3．3 Oracle Directory Manager的高級管理功能
Net Manager只能對目錄服務器的網絡服務名進行管理，要對目錄服務器進行全面管理，需要使用專門的目錄服務器管理工具—— “Directory Manager”。本例有了上述Net Manager的配置，目錄服務器已經可以對客戶機連接請求進行網絡服務名的解析了。下面簡單介紹一下“Directory Manager”的管理功能：
(1)訪問控制管理：管理若干個訪問控制點，包含存儲在條目自身內的安全指令，其安全性可以下傳至目錄樹中較低點的所有條目。
(2)條目管理：按條目的屬性和屬性值管理條目。
(3)服務器管理：管理所有活動的目錄服務器的例程類型、例程號、調試級別和主機名、最大數據庫連接數和子進程數等，還可以管理復制服務器和集成服務器等。
(4)方案管理：用于添加新的對象類和更改現有對象類，對象類是由屬性組成的組。
(5)審核日志管理：對審計日志進行管理。
3．4配置客戶機
對客戶機的配置有兩個主要操作：
(1)目錄使用配置
啟動Net Configuration Assistant程序，選擇“目錄使用配置”，按提示進行配置，這里目錄類型選擇“Oracle Intemet Directory”。設置目錄服務器信息處，主機名填寫安裝了目錄服務器的服務器網絡標識或其IP地址，默認端口為389。如果使用了SSL協議安全高級選項，其默認端口為636。
配置工具如果跟指定的目錄服務器連接成功，客戶機就能使用目錄服務器完成各種目錄功能，包括使用“Oracle Database Configuration Assistant”向目錄中注冊數據庫服務，以及通過目錄命名方法連接到數據庫等。
(2)命名方法配置
目錄使用配置完成后，還需要修改客戶機的命名方法，這樣客戶機提交連接請求時首先使用目錄服務來解析網絡服務名。
啟動Net Configuration Assistant程序，選擇“命名方法配置”，按提示進行配置即可。
這一步其實是修改命名方法配置文件sqlnet.ora，同時建立一個名為ldap.ora的目錄服務配置文件。客戶機如果發出和服務器的連接請求，先到sqlnet.ora中詢問連接方法，即使用目錄命名方法，然后在ldap.ora中查找目錄服務器的信息。目錄服務器監聽389端日，發現有客戶機解析請求，就到自己的信息數據庫中查找相關匹配記錄，反饋給客戶機，客戶機就知道數據庫服務器的位置了。
3.5通過目錄服務器登錄數據庫
啟動SQL Plus Worksheet，用SYSTEM用戶以Normal身份登錄，選擇直接連接到數據庫，服務名選擇用3.2中Net Manager所設置的網絡服務名，將出現連接成功的提示信息，這說明，目錄服務器正確解析了客戶機的請求。如果SYSTEM用戶以SYS-DBA身份登錄，必須先在目錄服務器中為它設置權限，否則會出現權限不夠的提示，不能登錄。
4 結束語
在大型Oracle Net的規劃設計中，采用基于目錄服務器的應用方案，目錄服務器將集中管理網絡服務命名解析、用戶和角色信息，為管理帶來極大的方便。但是，集中式解析也存在一個弊端，就是目錄服務器的安全和可用性是整個網絡的命脈，如果目錄服務器不能正常工作，整個數據庫網絡就會處于癱瘓狀態，所以保證目錄服務器的高可用性對于整個網絡至關重要。
