數控加工技術在活塞頭制造中的應用

0 引言

　　活塞頭是大型船用柴油機關鍵零部件之一，具有精度要求高，形狀復雜，可靠性要求高的特點，采用普通的加工技術生產活塞頭，通常難以滿足精度和形狀的要求，而數控加工技術能較好地達到活塞頭加工的要求。

1 采用數控加工技術制造活塞頭的必要性

　　（1）活塞頭的結構復雜，它的頂部燃燒室和內、外冷卻腔曲面是有多個回轉曲面組成。活塞頭頂部燃燒室的表面粗糙度要求在Ra值1.6 μm以下，同時內、外冷卻腔曲面的表面粗糙度也有較高要求，常規加工方式是在普通車床上利用靠模進行仿形加工，靠模是由工人根據圖紙銼磨而成，加工后的粗糙度很難達到要求。

原因是：

　　1）普通車床的加工精度不高，一般為Ra值≥3.2 μm；

　　2）加工靠模的技術落后，造成靠模本身存在著尺寸誤差；

　　3）每個工人在操作經驗方面都存在著差異。一般活塞頭加工后需要人工打磨處理，加工效率低，質量不穩定，外觀不美觀。采用數控加工技術后，解決了傳統的用靠模仿形加工質量差、效率低、工作量大的難題，為公司節約了成本。

　　（2）活塞頭上半部的外圓是由具有斜度的錐面組成。采用普通車床加工時，需要操作人員多次精確地調整刀及刀架的角度，加工起來非常繁瑣，且不易保證加工后的錐面角度的統一性。采用數控加工技術，利用數控機床的加工特性，只要操作人員按照編寫的數控程序輸入到操作面板中，數控機床便能夠根據指令的內容來進行加工，而且加工精度和加工效率都非常高，保證了產品質量的穩定。

　　（3） 活塞頭的主螺孔和裙部螺孔，數量多，加工精度要求高。采用普通鉆床時，通常是先將鉆孔模板做好，操作工人鉆孔時將鉆孔模板固定在活塞頭底面，找出定位孔，然后根據模板，定出所有孔位，孔鉆好后再攻牙。這樣的不足之處是：

　　1）鉆孔模板制作繁瑣，造成材料和人工的浪費；

　　2）鉆孔模板本身容易產生累計誤差，工人操作時，定位孔找的不正或稍微失誤就鉆深了，都會造成不合格品；

　　3）活塞頭機型變化頻繁，每一機型都要對應一款鉆孔模板，為公司造成巨大浪費。采用數控加工技術后，完全解決了以上問題，并且活塞頭的主螺孔和裙部螺孔大多是沿圓周均勻分布的，利用宏程序來加工，將大大提高工作效率和加工質量。

　　總之，在以上這些方面中，采用數控技術后，數控機床具有的曲面連續加工、重復定位、加工精度高和加工質量穩定的優點將得到充分發揮，同時采用數控加工技術后，職工數量雖然減少了，但是生產效率和生產質量均獲得了顯著提升，生產成本也得到了有效控制。

2 數控加工技術在活塞頭制造中的實例應用

　　隨著船舶行業的不斷發展，公司的業務也日漸擴大，至今，公司先后購買了數控車床3臺（型號CKJ61100、CAK6763、CA5116）、數控鉆床1臺（型號ZK5150A），考慮到加工的經濟性和生產效率，主要對活塞頭的頂部燃燒室、內、外冷卻腔室、主螺孔和裙部螺孔的鉆孔加工工藝采用了數控加工技術。由于篇幅有限，本文主要講述具有代表性的S60ME-C活塞頭的頂部燃燒室和主螺孔 （內孔）的數控精加工過程。

　　2.1 使用數控臥車精車活塞頭的頂部燃燒室

　　2.1.1零件概況

　　船用柴油機零部件活塞頭S60ME-C，材料為S17MoS，熱處理硬度為HB219～220，活塞頭頂部燃燒室，精車工序圖如圖1所示。

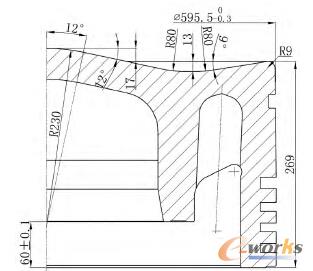

圖1 活塞頭頂部燃燒室精車工序圖

　　2.1.2數控車床的選用選用安陽機床廠生產的數控臥車，型號為CKJ61100，機床主要參數見表1。

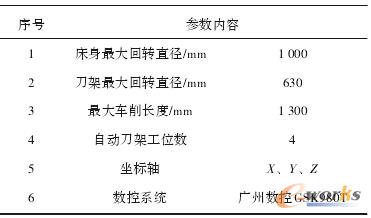

表1 機床主要參數

　　2.1.3分析頂部燃燒室結構，編制數控加工程序?yàn)榱吮阌趯?duì)刀，R9圓弧先不加工，保留一個平臺。由于是精車，加工余量少（約為0.5 mm），每 次 進 給 量 是0.25 mm， 使 用 一 把 圓 弧 尖 刀（R0.5）循環加工兩次就完成了。選用絕對坐標系編程，取活塞頭頂部中心點為工件原點，即X=0，Y=0，Z=0。數控加工程序如下：

　　N10 G92 X600 Z100
　　N15 G90G95
　　N20 G97 S200 T0101
　　N25 M03 M08
　　N35 G00 X598 Z2
　　N40 G00 Z-17
　　N45 G01 X576.08 F60
　　N50 G03 X399.34 Z-30 R80
　　N55 G01 X347.44
　　N60 G03 X314.18 Z-28.25 R80
　　N65 G01 X95.64 Z-5.03
　　N70 G02 X0 Z0 R230
　　N80 M09 M30

　　2.1.4 數控加工過程

　　操作工人將編制好的數控程序輸入車床的控制面板，利用空運轉或模擬檢驗程序的正確性。然后將工件夾緊，校正，對刀，就可以實施加工了。由于活塞頭頂部燃燒室形狀精度要求高，要求工人在加工過程中要靈活運用刀尖半徑補償（G41 G42）指令。

　　2.1.5 產品數控加工后的檢驗效果

　　采用數控機床加工完成的活塞頭，精度可以達到Ra1.6，用標準樣板檢驗，尺寸完全控制在±0.02 mm范圍，并且全部一致，曲線形狀非常吻合，表面粗糙度完全符合圖紙要求Ra1.6。利用數控機床的加工特性，只要加工人員按照預定的指令來輸入各種參數，數控機床便能夠根據指令的內容來進行加工，而且加工精度和加工效率都非常高，保證了產品質量的穩定。

　　2.2 使用數控鉆床加工主螺孔

　　2.2.1零件概況

　　活塞頭底部主螺栓孔工序圖如圖2所示。

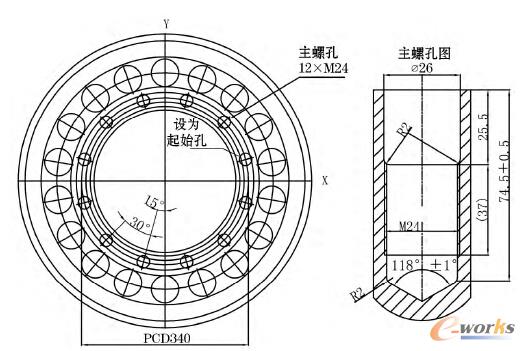

圖2 活塞關底部主螺孔鉆孔工序圖

　　2.2.2 數控鉆床的選用

　　選用桂林正菱第二機床有限公司生產的數控立式鉆床，型號為ZK5150A，最大鉆孔直徑為50 mm，數控系統是廣州數控GSK983M。

　　2.2.3分析主螺孔分布特征，編制數控加工程序，由圖可見，12只主螺孔沿圓周呈均勻分布，起始孔與X軸呈15°夾角，相鄰孔呈30°夾角。與XOY平面垂直的軸為 Z。選用直徑為21 mm的鉆頭，選用絕對坐標系，取活塞頭底平面中心點為工件原點，即X=0，Y=0，Z=0，小數點編程，程序編制如下：

　　N10 G0 G90 G54 L0;
　　N20 S800 M3;
　　N25 M08;
　　N30 Z10. F20.;
　　N40 G81 R-57. Z-134. ;
　　N50 G65 P0000 X0 Y0 R170 A15. H12.;
　　N60 G80;
　　N70 G0 Z10.;
　　N80 M09;
　　N90 M5;

　　在正式鉆孔前，為了安全，先進行孔定位，定位用的數控程序與鉆孔程序相同，只是進刀量不同，改為0.20 mm就可以了。

　　螺孔采用數控鉆床加工，使工作簡單化，不但提高了工作效率，還節約了成本。由于活塞頭系列產品的工藝類似，可以建立活塞頭加工的標準程序格式，對產品的開發、加工程序的編制以及加工質量的可靠性保證，具有較大的意義。

3 結果分析

　　根據以上兩個加工實例，列表分析活塞頭采用數控加工與普通車床加工的差異，見表2。

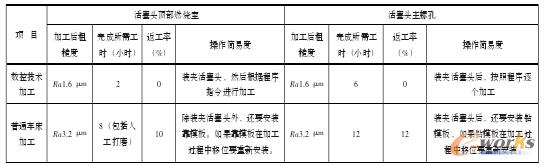

表2 活塞頭的頂部燃燒室與主螺孔采用數控加工同普通加工的差異

4 結語

　　從數控技術實際應用的效果來看，活塞頭的加工質量有了保證，產品制造周期大大縮短，生產效率有了明顯提高，加工成本也顯著降低。因此，發展數控加工技術是提高活塞頭加工質量和生產效率的有效途徑。同時采用數控加工技術解決了工作效率和產品質量問題；對整個加工過程可以進行實時監控，便于及時解決錯誤；用智能化加工，有效地把繁瑣的加工工序簡單化。所以活塞頭加工工藝過程中要大力發展數控技術。
