1 前言
對電子產品而言，一是高效率、低成本的制造性，即電子產品的可制造性問題；二是電子產品的質量與可靠性問題，可制造性問題是制造廠家關注的重點，而電子產品的質量與可靠性問題則是客戶評價產品的主要標準。在電子產品競爭越來越激烈的今天，越來越多的公司開始關注電子產品的可靠性問題，因?yàn)樘岣弋a(chǎn)品的質量與可靠性也就是提高客戶的滿意度、增加產品的競爭力。而對產品可靠性影響最大的就是電子產品的可制造性設計(Design For Manufacture，DFM)。DFM是面向并行工程的一種設計方法，即產品設計與工藝設計并行進行的一種設計方法。隨著工業生產的發展，設備和產品的功能與結構日趨復雜，產品設計在整個生命周期內占有越來越重要的位置，DFM是在設計階段盡早考慮與制造有關的約束，全面評價產品設計和工藝設計，并提供改進的反饋信息，及時改進設計，保證產品設計、工藝設計、制造一次成功，以達到降低產品成本，提高產品質量，縮短產品開發周期的目的。因此開發產品DFM方面的研究具有重要的意義。本文將就電子產品組裝過程中需考慮的可制造性設計因素進行闡述，希望能對相關工程設計人員有所幫助。
2 元件布局的DFM考慮

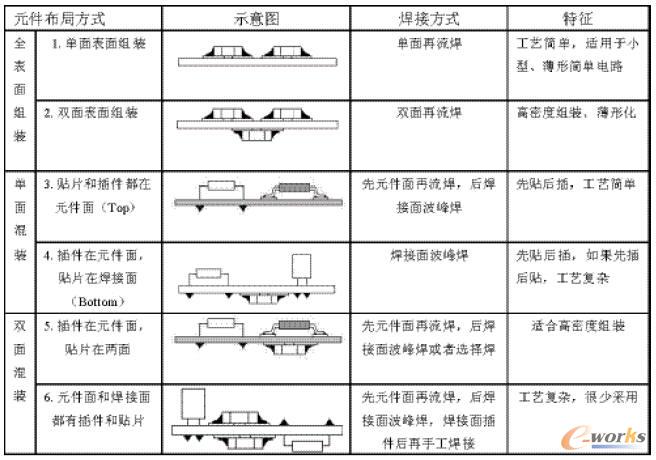

元件布局是印制板組件(PCBA)可制造性設計一個很重要的方面，對生產工藝路線的設計、組裝效率、成本及產品質量影響極大。表1是常見的PCBA元件布局設計，目前電子產品的PCB基板中，還是以SMT/THT混裝方式為主，表1中的布局方式3和5推薦在混裝板卡設計上使用。元件布局設計的目標：(1)盡可能使用最少的焊接步驟；(2)盡可能采用回流焊和常規波峰焊；(3)避免手工補焊。盡量讓生產工藝簡單化，同時避免多次焊接造成焊點間金屬化合物(IMC)過厚易脆容易斷裂。
表1 常見的PCBA元件布局設計

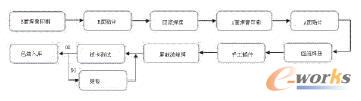

對于布局方式5，我們可以設計如圖1所示生產工藝路線，需要說明的是，對于雙面混裝板卡的焊接工藝，除了有屏蔽波峰焊，還有紅膠工藝、選擇性波峰焊等，后面將逐一介紹。
圖1 雙面混裝板卡生產工藝路線
作為一名電路設計工程師，應對所設計PCBA的組裝過程有一個正確的認識，這樣就可以避免犯一些原則性的錯誤。在選擇焊接方式時，除考慮PCB的組裝密度、布線的難易外，還必須根據此焊接方式的典型工藝流程，考慮到企業本身的工藝水平，盡可能采用企業擁有并熟練掌握的焊接工藝，如再流焊和常規波峰焊接。另外值得注意的一點是，若計劃對焊接面實施波峰焊接工藝，應避免焊接面上布置有少數幾個SMD而造成工藝復雜化。
3 生產工藝路線中各工序的DFM考慮
在電子產品組裝過程中，要保證產品生產質量從始至終無缺陷是很困難的，這是由于工序眾多，無法保證每個工序都不出現任何差錯，但可以通過措施將缺陷控制在一個可以接受的范圍內，這除了現場工藝控制外，設計因素也非常關鍵，下面逐一對電子組裝過程中的關鍵工序要考慮的設計因素進行介紹。
3.1 焊膏印刷時的DFM設計考慮
焊膏印刷是SMT工藝中的第一道工序，通過使用印刷機將焊膏從網板開孔中漏印到PCB焊盤上。據統計60%～70%焊接缺陷是由焊膏印刷不良造成的。要實現高品質焊膏印刷除了要考慮焊膏選擇、焊膏印刷參數外，對網板設計和PCB板設計加工也提出了具體要求。
3.1.1 網板設計
(1)開孔的外形尺寸。網板上的開孔主要由PCB板上相對應的焊盤的尺寸決定的。一般網板上開孔的尺寸應比相對應焊盤小10%，并可采用如圖2所示網板開孔形狀，避免回流焊時錫珠產生。
圖2 幾種常見的防錫珠網板開孔
(2)網板的厚度。網板的厚度與開孔的尺寸對焊膏的印刷以及后面的再流焊有著很大的關系，具體為厚度越薄開孔越大，越有利于焊膏釋放。經證明，良好的印刷質量必須要求開孔尺寸與網板厚度比值大于1.5。否則焊膏印刷不完全。鋼片厚度的選擇以PCB中IC最小的間距為依據，對0.5mm以上的引線間距，用厚度為(0.15～0.18)mm網板，對0.5mm的引線間距，用厚度為(0.12～0.15)mm網板，對(0.3～0.4)mm的引線間距，用厚度為(0.1-0.12)mm網板。
3.1.2 PCB板設計
PCB板設計同樣對焊膏印刷影響非常巨大，在PCB設計時要考慮以下因素：
(1)焊盤設計加工的的考慮。焊盤表面平整，且加工為正公差。這主要是為了實現良好的焊錫平整漏印在焊盤上，并且避免焊膏印刷到焊盤之外形成錫珠或者連焊；
(2)PCB板加工考慮。要注意板面清潔和平整，PCB板對角線兩點翹曲不超過0.5%；
(3)阻焊設計考慮。油墨層厚不應高于SMT焊盤，并且不可涂敷到焊盤之上，見圖3。
圖3 阻焊油墨層厚度不高于SMT焊盤
3.2 貼片時的設計考慮
貼片工藝技術是SMT產品組裝生產中的關鍵工序。SMC/SMD（表面貼裝元器件）貼裝一般采用貼片機自動進行。貼片機是SMT產品組裝生產線中的核心設備，也是SMT的關鍵設備，決定著SMT產品組裝的自動化程度。貼片的主要?jiǎng)幼靼ɑ宥ㄎ�、元件拾取、元件定位、元件貼片等，要實現高品質的貼片質量和貼片效率，對PCB板設計也提出了具體要求：
(1)夾持邊。上下各3mm或5mm，夾持邊上無元件、焊盤、電路等；
(2)基準。基準設計對于高精度貼片十分關鍵，至少有2個基準，位于PCB對角線上，距離越遠越好，推薦設計3個基準，可處理PCB X或Y方向形變?cè)斐傻钠睢；鶞?zhǔn)設計一般使用1mm或1.5mm實心圓焊盤等標準圖形，為便于識別，在標記周?chē)鷳?yīng)該有一塊沒有其它電路特征或標記的空曠區（至少2倍于焊盤直徑，圖4是我公司基準設計要求），基準焊盤表面平整，在基準點的下方（基板背后或內層）設置背景銅箔增大反差便于貼片機識別，如圖5。
圖4 我公司基準設計要求
圖5 背景銅箔增大反差
(3)基板平整。PCB對角線兩點翹曲不超過0.5%；
(4)不同高度元件避免設計過近，以防止吸嘴下降時碰撞到大尺寸元件造成飛件，見圖6；
圖6 貼片干涉

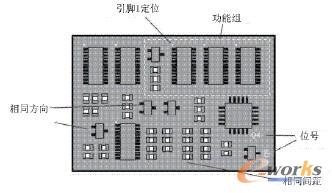

(5)相似元件盡量以同樣方向相鄰布局在一起（見圖7），這可以讓貼片機吸嘴在放置元件時移動距離最短，并且不用調整貼裝角度，最大程度提高貼片效率。
圖7 相似貼片元件布局
3.3 回流焊時的設計考慮

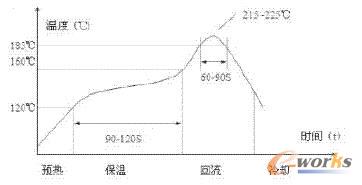

回流焊是指已貼裝好的PCBA通過再流焊爐完成群焊的工藝過程，可以用溫度曲線的概念深入了解回流焊工藝過程。溫度曲線是指PCBA通過回流爐時，PCBA上某一點的溫度隨時間變化的曲線。圖8是一典型有鉛溫度曲線，溫度曲線提供了一種直觀的方法，來分析某個元件在整個回流焊過程中的溫度變化情況。溫度曲線可分成4個區間：預熱區、保溫區、回流區和冷卻區，每一區的時間、上升/下降斜率設定都有嚴格的工藝要求，以獲得最佳的焊接效果。
圖8 典型有鉛溫度曲線
除此之外，回流焊對設計提出以下要求：
(1)焊盤尺寸設計。一般貼片元件在長度方向上焊盤兩側都應略大于元件焊端或引線的尺寸(見圖9)，以保證焊點有一定的機械強度，并易于用目測方法檢驗焊點質量。在寬度方向上對于貼片電阻這樣焊端只有1面或者3面的元件焊盤推薦與元件焊端寬度一致，最大不超過元件焊端寬度的1.1倍，而對于電容這樣焊端有5面的元件焊盤寬度可略大于焊端寬度，但也不超過焊端寬度的1.1倍，以保證在焊端側面也形成焊料填充(Fillet)，增強焊點連接機械強度；
圖9 焊盤在長度方向兩側都應略大于焊端或引線尺寸
(2)元器件分布應盡可能均勻，大質量器件再流焊時熱容量較大，因此布局上過于集中容易造成局部溫度低而導致假焊；
(3)針對雙面貼片PCB，焊接面不要分布大質量、大尺寸元件，避免二次回流時掉件；
(4)PCB內層均勻覆銅，避免回流翹曲；

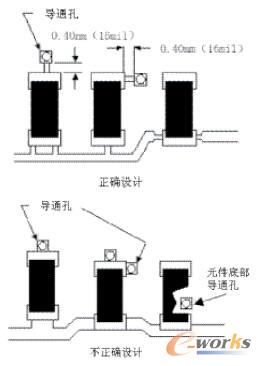

(5)避免在表面安裝焊盤以?xún)?nèi)，或在距表面安裝焊盤0.4mm以?xún)?nèi)設置導通孔，以防止回流時焊錫從孔中流走造成焊錫少。如無法避免，須用阻焊劑將焊料流失通道阻斷。正確設計導通孔和焊盤之間應有一段涂有阻焊膜的細線相連，細線的長度應大于0.4mm，寬度小于0.4mm，見圖10；
圖10 表面安裝焊盤導通孔設計
(6)焊盤的圓角處理。對焊盤作這種特殊處理，可提高焊膏的印刷和潤濕能力。
3.4 波峰焊時的設計考慮
波峰焊是將熔化的焊料，經電動泵或電磁泵噴流成設計要求的焊料波峰，使預先裝有電子元器件的PCB板通過焊料波峰，實現元器件焊端或引腳與線路板焊盤之間機械與電氣連接的軟釬焊。波峰焊是一種傳統焊接工藝，已經存在幾十年了。在波峰焊中需要考慮的設計因素有：
(1)過孔大小。IPC-610E標準要求焊錫在通孔中至少爬升75%以上是可靠的，推薦100%。焊錫在通孔內的爬升就是浸潤液體在細管內爬升的毛細現象。為達到這個爬升標準，通孔大小的合理設計非常關鍵，過大或過小都無法爬升，推薦插件焊盤通孔比元件引線寬(0.2～0.4)mm最有利于焊錫的爬升。
(2)對于具有較高引腳數的器件如接線座或扁平電纜，應使用橢圓形焊盤而不是圓形以防止波峰焊時出現錫橋，也有利于焊錫的潤濕。
(3)相似的元件在板面上應以相同的方式排放。這樣一旦出現極性錯誤可以很容易被發現。
(4)機械安裝孔設計。如果沒有接地的考慮，內孔應采用非金屬化設計，避免過波峰焊時被焊錫堵住。
3.5 紅膠工藝時的設計考慮
紅膠工藝是針對焊接面同時有簡單貼片元件和插件元件焊點的一種混裝焊接工藝技術，首先利用紅膠先粘住貼片元件，過回流焊固化，然后反面插入插件元件過波峰焊，具體工藝過程見圖11。針對紅膠工藝需要考慮的設計因素如下。

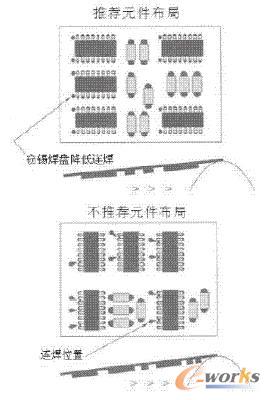

(1)元件布局。波峰焊只能焊接0603及以上尺寸的片式阻容、SOT.SOIC（引腳間距≥1mm且高度小于2.0mm）。分布在焊接面的元器件，引腳的方向宜垂直于波峰焊接時PCB的傳送方向，以保證元器件兩邊的焊端或引線同時被浸焊，如圖12。當采用波峰焊接SOIC等多腳元件時，應于錫流方向最后兩個（每邊各1）焊腳處設置竊錫焊盤，防止連焊。
圖11 紅膠工藝
圖12 焊接面推薦貼片元件布局
(2)遮蔽效應。遮蔽效應（也稱焊接陰影）就是波峰焊接時由于較高的元件或物體阻擋錫波無法接觸到焊盤形成虛焊。
要避免遮蔽效應，焊接工藝可以采用雙波峰，可有效解決遮蔽效應造成的虛焊，同時在PCBA設計時注意以下幾點：

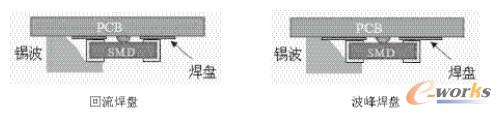

①合適的焊盤尺寸。比回流焊盤長，以便錫波接觸到到被遮擋的焊盤，見圖13。
圖13 延長的焊盤可避免遮蔽效應
②合適的元件間距。相鄰元件間的間距應滿足波峰焊接的要求以避免遮蔽效應，要求大于器件高度；
③元件分布。焊接面不能分布太高的貼片元件（高度小于2.0mm），避免波峰焊時對臨近元件造成遮蔽。
3.6 屏蔽波峰焊時的設計考慮
屏蔽波峰焊也是針對焊接面同時有貼片元件和插件元件焊點的一種混裝焊接工藝技術，通過使用屏蔽模具遮蔽貼片元件來實現對PCB板焊接面插裝引線的波峰焊接。與采用紅膠工藝時焊接面只能分布簡單貼片元件不同，屏蔽波峰焊可應對焊接面分布有復雜貼片元件的板卡。采用屏蔽波峰焊時同樣對設計提出了具體要求：
(1)焊接面貼片元件與插件焊點相距至少在2mm以上，以避免產生遮蔽效應；
(2)焊接面貼片元件高度不超過10mm，以避免較深的開孔造成遮蔽效應。
3.7 板卡測試時的設計考慮
在板卡完成組裝后需要對單板進行測試，目前針對板卡測試主要有ICT測試和功能測試，一般都是通過測試探針接觸PCBA測試點采集測試數據，針對測試的考慮主要是測試點的設計，包括以下幾點：
(1)針對ICT測試點布局設計，要求將元件面的SMC/SMD的測試點通過過孔引到焊接面，過孔直徑應大于1mm。這樣可使在線測試采用單面針床來進行測試，從而降低了在線測試成本。針對維修測試點布局設計，可設置在元件面；
(2)測試點的測試盤直徑為≥φ0.5mm(20mil)，推薦設計φ1.0mm (40mil)；
(3)一般測試點在6.45cm2（1平方英寸）內最多設計30個；
(4)通過延伸線在元器件引線附近設置測試焊盤或利用過孔焊盤測試節點，如圖14，測試節點嚴禁選在元器件的焊點上，這種測試可能使虛焊節點在探針壓力作用下擠壓到理想位置，從而使虛焊故障被掩蓋，發生所謂的“故障遮蔽效應”。由于探針因定位誤差引起的偏晃，可能使探針直接作用于元器件的端點或引腳上而造成元器件損壞。
圖14 推薦測試點設計
4 結語
以上是一些電子組裝過程中應考慮的設計要點，在面向電子組裝的PCBA可制造性設計中，還有相當多的細節要求，比如合理的安排與結構件的配合空間、合理的分布絲印的圖形和文字、散熱設計、EMC設計、恰當分布較重或發熱較大的器件位置、應力較大處元件布局、考慮在使用拉鉚、壓鉚工藝安裝聯接器等器件時，工模具與附近所分布元件的干涉等等，這都是在設計階段所應考慮的問題。電子產品的DFM設計在產品開發設計過程中雖不是最關鍵部分，但它對產品生產質量、生產效率等起著至關重要的作用。若設計不當，生產將根本無法實施或效率很低，產品質量和可靠性也受到嚴重影響。因此希望設計者務必注意本文所提出的幾個要求，使得所設計的電子產品達到性能最佳、質量最優。
