0 引言
隨著機械制造技術的高速發展，機床數控技術也得到了長足的進步。目前數控機床正朝著高工序集中、高精度、高復合化和高可靠性方面發展。數控機床功能的不斷提高，系統越趨復雜，一旦出現故障，排除時間增長，難度增大，費用也隨之增加。由于數控機床涉及多個學科，對設備維修維護人員的技術要求越來越高，故障的及時診斷與維修越來越困難。如何在數控機床出現故障時，進行快速診斷及維修變得非常重要。近年來，由于計算機技術，現代測試技術及信號處理技術的高速發展，設備故障診斷技術也取得了很大的進步。隨著人工智能技術的發展，特別是知識工程、專家系統和人工神經網絡在診斷領域中的進一步應用，迫使人們對智能診斷問題進行更加深入與系統的研究。專家系統是人工智能的一個主要研究方向，它利用計算機程序解決那些只有人類領域?qū)＜也拍芙鉀Q的問題，它以知識為研究對象，包括知識的獲取、表示和利用等。專家系統的解題能力主要取決于它所擁有知識的數量和質量。所以，知識庫建立的質量直接影響到專家系統的性能。本文研究的主要問題就是在開發數控車床故障診斷專家系統過程中，如何利用故障樹分析法建立專家系統的知識庫。
1 故障樹分析法的概念
對數控車床各部件、元件而言，產生故障的原因是多方面的，為此必須熟悉其原理，搞清車床各組成部分的功能，這是分析故障的基礎。深入實際，了解設備的使用和維修狀況，這是找出故障產生原因和排除故障的關鍵。故障產生后，列出可能產生故障的原因，然后逐個分析，排除次要原因，最后找出產生故障的主要原因。有時一種故障可能是某一元件的故障所在，也可能是幾個問題的綜合。
故障樹分析把系統最不希望發生的故障狀態作為邏輯分析的目標，在故障樹中稱為頂事件，繼而找出導致這一故障狀態發生的所有可能直接原因，在故障樹中稱為中間事件。再跟蹤找出導致這些中間故障事件發生的所有可能直接原因。直追尋到引起中間事件發生的全部部件狀態，在故障樹中稱為底事件。用相應的代表符號及邏輯們把頂事件、中間事件、底事件連接成樹形邏輯圖，則稱此樹形邏輯圖為故障樹。它是一種特殊的倒立樹狀邏輯因果關系圖，它用事件符號、邏輯門符號和轉移符號描述系統中各種事件之間的因果關系。應用故障樹時應遵循如下步驟：
1)給系統以明確的定義，規定可能發生的不希望事件作為頂事件。
2)對系統的故障進行定義，分析其形成原因。
3)作出故障邏輯圖。
4)對故障結構作定性分析，分析各事件結構重要度。
5)對故障樹結構作定量分析，如掌握各元件、各部件的故障率數據，就可以根據故障樹邏輯，對系統的故障作定量分析。
另外，故障樹分析還規定了一系列的常用符號，本文中采用框圖形式，故障樹也能表達得比較清晰。
2 數控車床故障經驗知識整理
專家知識是支撐一個專家系統正常運行的基礎，如果沒有正確和足夠的知識，專家系統很難按照人們?cè)O(shè)想的那樣運行，也就很難得出正確的結論。因此，應特別重視故障診斷經驗知識的整理工作。把數控車床的組成部件、元件及其故障種類、原因及故障對策等都作了細致的分析。以主軸故障分析為例：

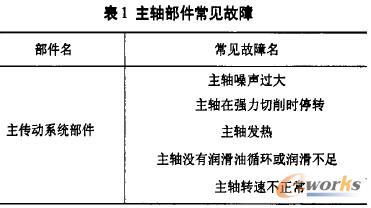

根據以上的分析，我們對主軸部件的常見故障現象有了總體的把握，然后再對每一具體的故障現象進行分析，找出所有引起這些故障的原因，提出相應地排地除方法。列表如下：
分析故障進行之后，針對出現的故障現象，來確定其排除方法。針對知識庫中的故障對策，以主軸軸承出現的故障為例來說明：

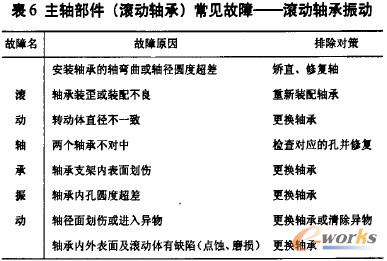

滾動軸承對主軸工作性能影響甚大，很多故障的根源都來源于它。所以防止軸承出現故障是主軸使用與維護的重要內容。軸承出現故障的原因及排除方法主要如表6所示：
3 故障樹分析法在數控車床故障診斷專家系統中的應用
依據上面針對主軸的常見故障、故障原因及排除對策的分析，對數控車床的故障診斷進行故障樹分析。通過以上研究工作，建立了車床的故障現象分類，如圖1所示。先把整個系統劃分為主軸箱、尾座部分、刀架部分、液壓部分、氣動部分、潤滑部分、伺服部分、數控系統等8個子系統模塊，并且以此為基礎，根據各系統的組成元件，繼續細化故障樹。直到滿足診斷要求為止。如以主軸箱故障為例說明故障樹的建立方法。

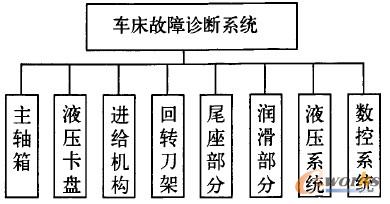

圖1數控車床故障樹
主軸故障現象及排除方法在前面巳經說明，這里不再重述。根據對主運動系統的傳動原理及各部件的結構(特別是主軸結構)分析畫出其故障樹如圖2所示，從故障樹的第一層入手，層層分解，可以找出各因素之間的相互關系，分析出各樹枝出現故障時的原因。
圖2主軸異常故障
以同樣的方法建立其他各子系統的故障樹。
4 小結
應用故障樹分析方法對數控車床的故障進行診斷排除，直觀性強，能把車床的故障及其成因形象地表現出來，并具有很強的靈活性，在設備維修中能發揮較好的作用。在實踐中應用該方法的主要困難是建立被診斷系統的“故障樹”的工作量較大。對于設備維修者來說，建立故障樹和獲得分析診斷結果的過程，也是知識與經驗的積累過程。故障樹的不斷完善為以后的維修工作奠定良好的基礎，且對于知識的收集、整理、表示都非常有利。從而大大提高故障診斷專家系統的靈活性，提高了診斷效率。
