部署VMware分布式虛擬交換機網絡會增加ESXi主機與物理網絡之間的抽象性，不用關閉虛擬機或網絡中的其他組件，管理員就能夠從標準交換機遷移至VMware分布式交換機。
和標準虛擬交換機相比，分布式虛擬交換機(vDS)增強了虛擬網絡的靈活性。標準vSwitch只在單臺物理主機內部運行，而vDS卻在集群中的不同物理主機之間運行。自vDS推出以來，VMware已經提升了其網絡與監控特性。
以我使用的網絡遷移環境為例，vSphere環境使用了兩臺配置完全相同的ESXi主機(圖1)。每臺主機的虛擬交換機配置了四塊物理網絡接口卡。
如果你想在線遷移至vDS，那么需要使用多個網卡。進行在線遷移時，我們將網卡從標準交換機中移除并添加到vDS中。當網絡流量完全轉移至分布式虛擬交換機后，我們就能夠移除標準交換機并將剩余的物理網卡添加到vDS中了。

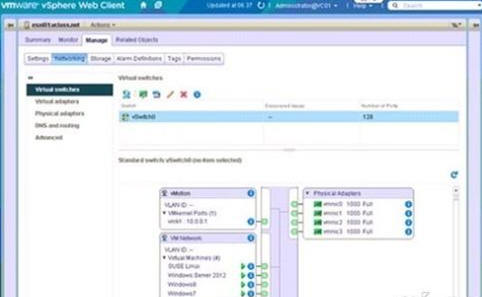

圖1. 基于標準交換機的網絡拓撲
可以使用vSphere Web客戶端或者Windows客戶端創建VMware vDS網絡。示例是在vSphere 5.1 Web客戶端上執行的。打開Web客戶端并瀏覽數據中心對象。右擊數據中心對象，然后選擇“新建分布式交換機”。指定新虛擬交換機的名稱，然后選擇軟件版本。
如果vSphere環境都使用了相同的版本比如vSphere 5.1，那么該選擇沒有問題。如果基礎設施包括了原有的vSphere 4或vSphere 5，那么需要創建低版本的交換機，并在升級vSphere版本后再升級交換機版本。
選擇VMware vDS的上連鏈路數(圖2)。默認是四個，正好和示例中ESXi主機配置的物理網卡數量相同。你可以根據設置更改上連鏈路的數量。簡單起見，我還選擇了創建名為DPortGroup的默認端口組。隨后，將會移除虛擬機。

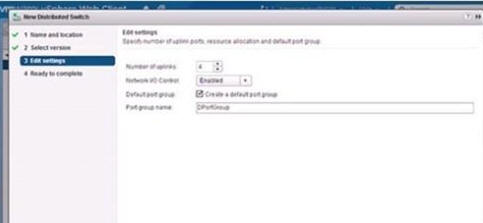

圖2. 選擇在vSphere分布式虛擬交換機配置中需要多少個上連鏈路

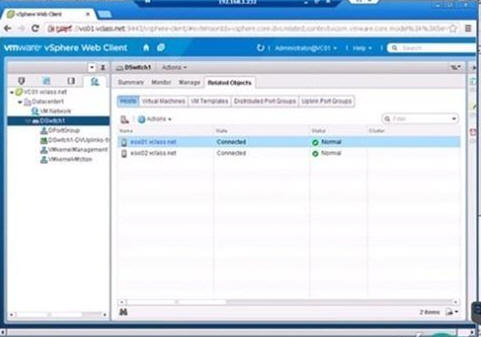

創建完交換機后，右鍵單擊交換機并選擇“增加并管理主機”以添加vSphere主機。添加的主機數同樣取決于基礎設施配置。
接下來，選擇主機計劃使用的物理網卡。幫助你將網絡在線遷移至VMware vDS。兩臺主機選擇的都是將網卡1和網卡3用于新交換機(圖3)。這并不會破壞標準交換機網絡，流量只通過兩個網卡而不是四個網卡。請在網絡帶寬利用率較低時再進行上述變更。

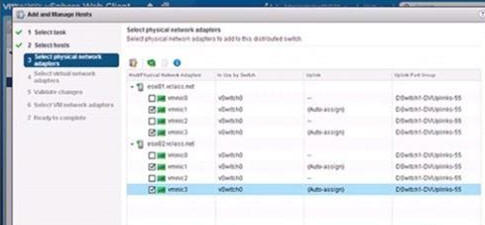

圖3.在新分布式虛擬交換機中增加NIC
接下來你可以將虛擬適配器遷移至新交換機——但是請不要這么做。首先，創建一個供VMkernel端口使用的新端口組，然后在隨后的步驟中再進行網絡遷移。你還可以選擇立刻遷移虛擬機或者在之后進行。
現在從vSphere主機上就能夠看到新創建的分布式虛擬交換機了(圖4)。

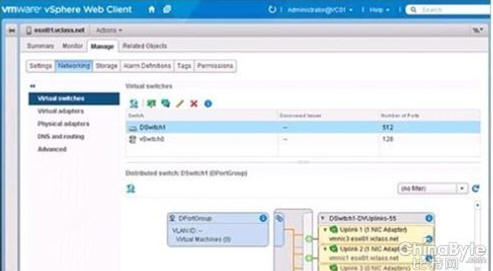

圖4. vDS和vSwitch同時出現在網絡配置中
首先將虛擬機遷移至vDS，然后遷移VMkernel端口。如果使用網絡遷移向導(圖5)那么就不用單獨遷移每臺虛擬機了。選擇分布式虛擬交換機清單，右鍵單擊分布式虛擬交換機然后選擇“將虛擬機遷移至其他網絡” 。
圖5. 網絡遷移向導避免了虛擬機的重復遷移

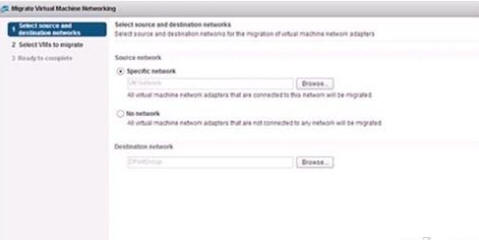

選擇源網絡及目標網絡，然后選擇你想遷移的虛擬機(圖6)。現在所有的虛擬機都連接到了vSphere vDS交換機了。
圖6. 選擇將要遷移至新網絡的虛擬機
使用專用的端口組將VMkernel端口遷移至分布式交換機。盡管從理論上講你可以使用虛擬機所在的端口組，但是實際上專用的端口組通常還是有必要的。例如，如果某個VMkernel端口需要使用vLAN那么就需要專用的端口組。
右鍵單擊VMware分布式交換機，選擇“新建分布式端口組”然后輸入端口組的名字。在示例中，我創建了兩個端口組，一個用于管理網絡，另一個用于vMotion網絡(圖7)。
圖7 創建端口組，比如管理網絡端口組以及vMotion網絡組
在ESXi主機管理頁面(圖8)的網絡標簽下，選擇“遷移網絡”。
圖8 通過ESXI主機管理接口遷移虛擬適配器
遷移向導允許你選擇將要遷移的VMkernel端口(圖9)。接下來，選擇“分配端口組”并為VMkernel端口選擇端口組(圖10)。這樣就完成了網絡遷移。

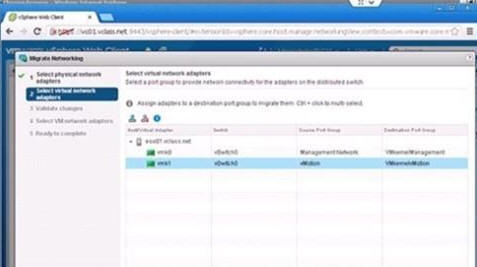

圖9 指定遷移VMkernel端口的端口組

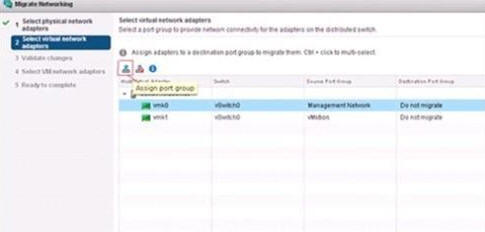

圖10 選擇VMkernel的端口組
原有的標準交換機現在是空閑的，沒有關聯的虛擬機或者VMkernel端口了。是時候移除交換機并將物理網卡添加至分布式虛擬交換機了。

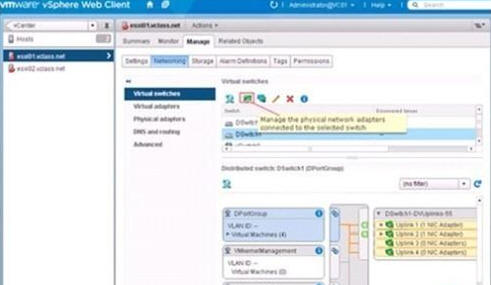

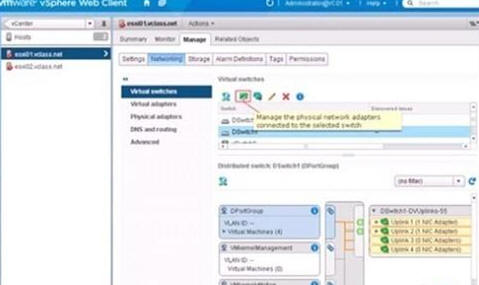

刪除標準交換機，在主機的分布式交換機配置中找到“管理物理網卡”。選擇物理網卡并將它們分配給虛擬交換機(圖11)。
圖11 將標準交換機的剩余物理網卡分配給vDS
完成了最后一步后，所有的vSphere網絡流量將通過分布式交換機，現在可以使用四塊網卡的所有帶寬了。
