一、企業簡介
中建三局機電工程有限公司，是工程局為打造新興專業平臺整合原有四家安裝公司而成立的專業公司，注冊資本30000萬元。公司擁有機電安裝總承包壹級、鋼結構工程設計甲級、施工壹級、環保工程壹級、化工石油總承包壹級、市政公用工程總承包壹級，特種設備安裝壓力管道GC、GB貳級、壓力容器1級。
公司總部位于武漢，下設西北、華東、北京、成都、南方、工業設備等6個分公司，現有員工4800余人，各類專業技術管理人員4000余人。公司定位為高端和新興機電工程，立足成為國際一流優質的機電整體解決方案服務商，在項目全生命周期為客戶提供最大化增值服務。目前市場主要集中在華北、華東、西北、西南、華南等6大核心區域，業務涵蓋高端房建機電總承包、石油化工工業設備安裝、節能與弱電工程總承包、配套工業鋼結構安裝工程、市政環保類工程總承包等五大領域。
公司弘揚“誠信、創新、超越、共贏”的企業精神，踐行“拓展幸福空間”的企業使命，在未來的發展過程中，機電公司將以技術為先導，以服務彰顯品質，以創新擴大優勢，致力于實現安裝業務專業一體化和國內外一體化的產業鏈，使公司成為國際機電安裝領域標桿企業。
二、研發設計現狀及面臨的挑戰
目前，公司設計部門目前以聯想工作站為主，使用的三維軟件主要包括3dmax、revit系列、autocad、midas、navisworks、xsteel等，主要涉及的任務包括建筑模型、鋼結構模型、建筑結構模型和機電模型的搭建；結構受力計算；系統負荷計算；動畫制作等方面。在設計過程中主要的問題是在繪制大模型時速度慢，cpu和顯卡性能不足，內存容量不足等。為了解決性能與應用需求之間的矛盾，目前采取的方法是簡化模型或對模型進行分割，但這依然無法完全解決問題，因此，更大容量的內存，更快的CPU和顯卡以及讀寫速度更快的硬盤都能極大的提升產品的設計效率。
三、ThinkStation，用速度創造價值

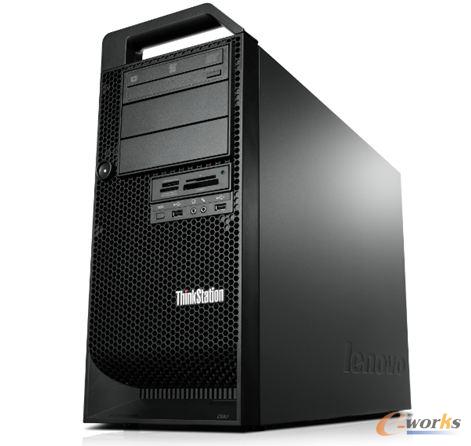

圖1 ThinkStationS30工作站
ThinkStationS30是聯想面向專業設計應用推出的高性能圖形產品，能滿足2D和3D數字內容創作、CAD和CAE等專業級應用需求，本次試用的ThinkStationS30工作站搭配有英特爾E5至強處理器和QaudroK5000高性能專業圖形顯卡，以及8GB的ECC內存，專業的搭配能極大的提升企業的研發設計效率。
本次試用，我們采用的是Revit2013軟件平臺，Revit是Autodesk公司一套系列軟件的名稱。Revit系列軟件是專為建筑信息模型(BIM)構建的，可幫助建筑設計師設計、建造和維護質量更好、能效更高的建筑。AutodeskRevit作為一種應用程序提供，它結合了AutodeskRevitArchitecture、AutodeskRevitMEP和AutodeskRevitStructure軟件的功能。為了更好的了解ThinkStationS30工作站給設計研發帶來的效率提升，我用目前自己使用的機器進行了對比測試，我們將該機器命名為：工作用臺式機，詳細的配置如表1所示：

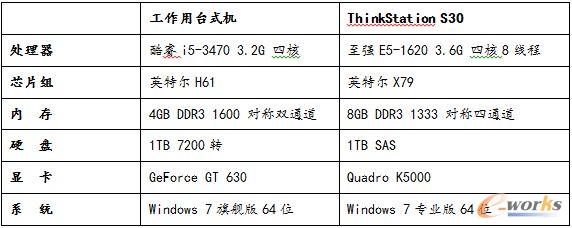

表1 試用機配置對比
模型1:某公用建筑,7022個圖元.中小型模型5403平方米，25m文件大小。

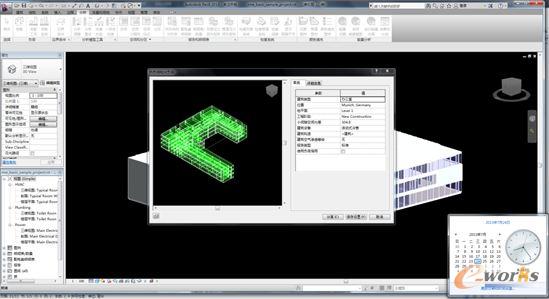

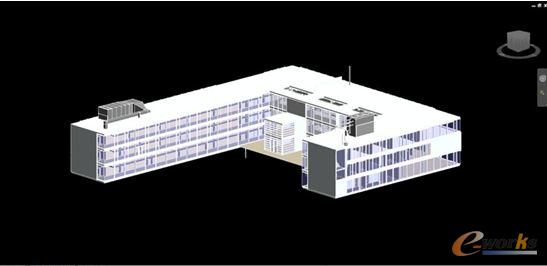

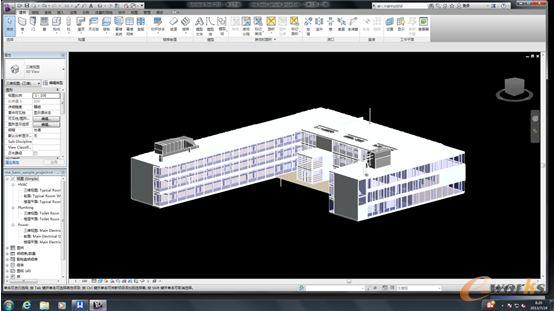

圖2 某公用建筑模型
模型2：某大型建筑,41萬平方米,圖元數量14萬以上，121m文件大小。

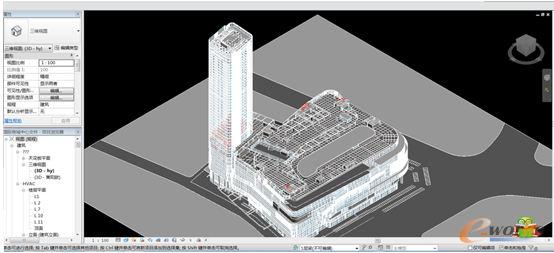

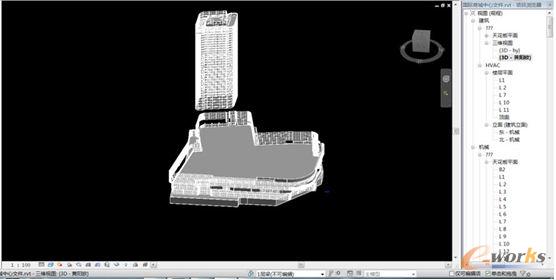

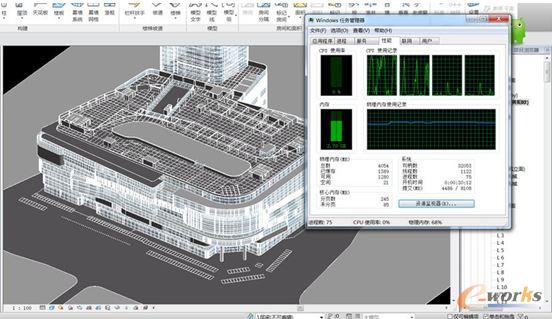

圖3 某大型建筑模型
本次試用選用的模型主要為建筑模型，模型體量大，建筑面積大的可以達到40萬平方碼以上，構件圖元在30萬個以上。對計算機的CPU、內存、顯卡都有非常苛刻的要求。
1.載入測試與選擇測試
模型的載入是本次試用測試的第一步，通過對模型1和模型2分別在在工作用臺式機和ThinkStationS30上進行載入分析可發現，在兩個平臺上均有較好的表現，但總體上說，ThinkStationS30載入速度快一些。下圖為同時選擇模型中的7022各圖元，選擇時感覺比對比設備要快很多。

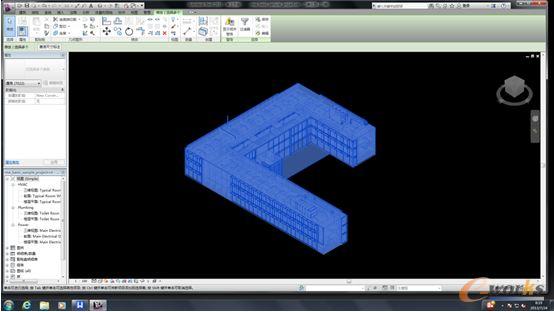

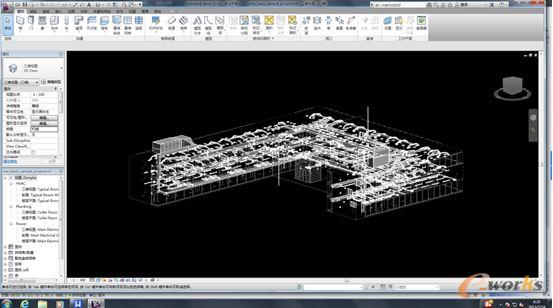

圖4 模型載入與選擇測試
2.旋轉測試

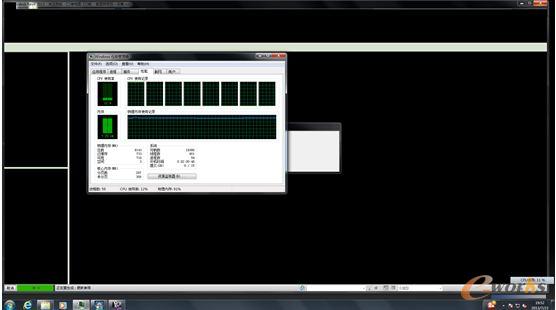

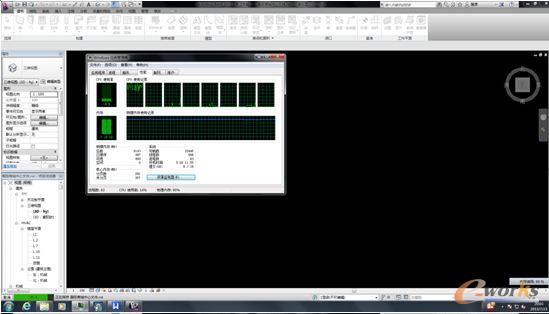

在設計過程中，旋轉拖動模型以查看模型狀態是工程師最頻繁的操作之一，本次旋轉測試主要測試整機的反應速度。總來來說，模型1在工作用臺式機上略微的慢一點，但沒有出現明顯的遲鈍現象。模型2在工作用臺式機上旋轉時，出現明顯的遲鈍現象，這種情況在ThinkStationS30上基本不存在。下圖為模型2在工作用臺式機上旋轉是的圖形斷裂現象及內存消耗。
圖5 選擇測試1
圖6 選擇測試2
3.模型的隱藏
恢復隱藏設置，ThinkStationS30隱藏和恢復隱藏性能在大模型測試中明顯優于對比設備。

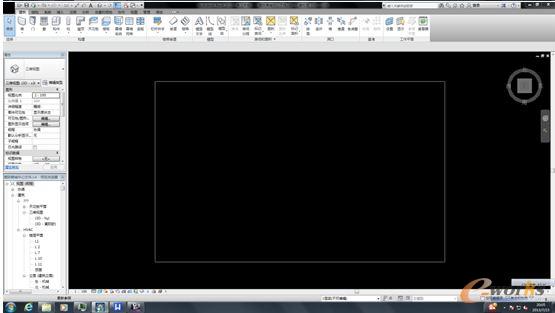

圖7 隱藏設置１

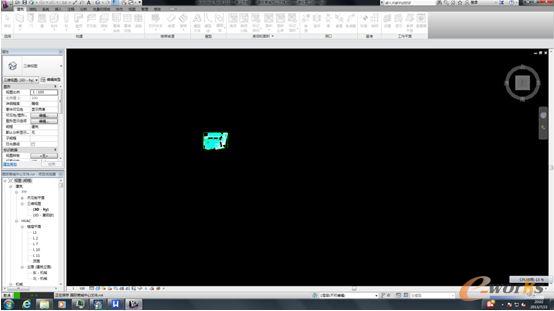

圖8 隱藏設置２
4.模型升級測試
由于使用軟件的特殊性，存在著模型文件版本進行升級的需求，我們把2012版的2號模型分別在工作用臺式機和ThinkStationS30上升級為2013版，結果工作用臺式機在5分鐘后死機，而ThinkStationS30最終完成了升級。
圖9 模型升級
5.畫面細節
設計過程中，畫質的顯示效果決定著工程師的使用體驗，良好的畫質能更清楚的顯示模型的點、線、面，更絢麗的色彩顯示效果能更逼真的顯示出模型效果。通過對畫面的測試，很明顯的感受到了ThinkStationS30的優勢，特別在線條的抗鋸齒方面，ThinkStationS30搭配的QuadroK5000專業圖形顯卡充分展示了其專業的圖形處理能力，無論是線條邊緣的光滑度還是色彩顯示效果都要優于工作試用機。下圖為一般圖形卡的顯示效果（使用同一顯示器），可以看到鋸齒情況比較明顯。

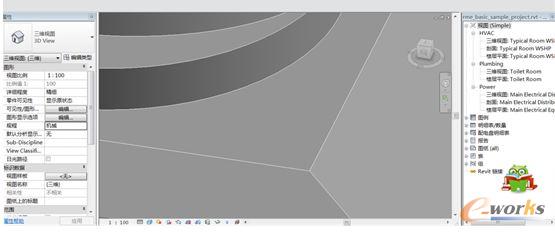

圖10 畫面質量1
而在專業工作站s30上，使用quadrok5000顯卡顯示的圖形就有極好的抗鋸齒能力，模型無論如何縮放線條邊緣都十分的光滑。如下圖

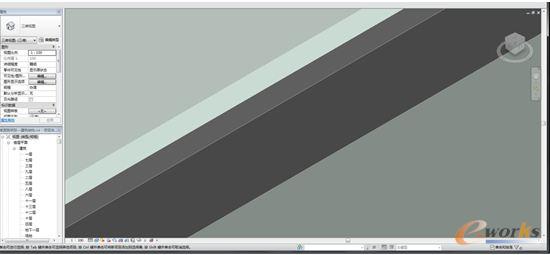

圖11 畫面質量2
6.模型冷熱負荷分析
在revit平臺上，對模型的冷熱負荷分析是非常耗用cpu和內存的一件工作，需要cpu對模型空間進行劃分，計算區域大小，檢查保溫層和建筑傳熱，讀取材料基本信息，讀取地理信息和氣候信息、使用系統模型或真實模型對這些信息進行處理分析。因而選用了這個常用的分析來測試是s30的計算性能。如下圖所示，對于一個7022圖元，面積在4503平方米的模型做冷熱負荷分析，共計耗時約1分25秒左右，比對比機型省時間約60％-80％。

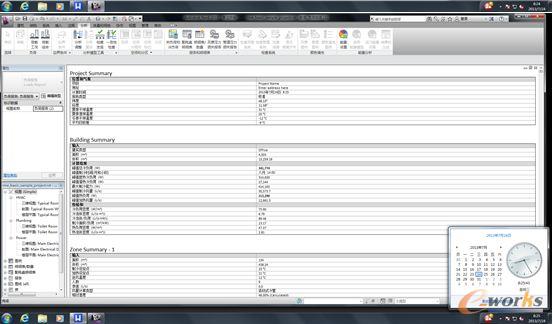

圖12 模型冷熱負荷分析
7.溫度測試
溫度變化也是本次測試的環節之一，炎炎夏日，過高的溫度將導致計算機的速度變慢，也非常影響設計效率。一般而言，處理器溫度低于60度就基本不會太大的影響計算機性能。通過測試，在整個設計過程中ThinkStationS30的處理器最高溫度為63度，最低溫度為47度，平均為57度，這是在高強度計算下的溫度表現。而顯卡溫度最高為42度，最低為37度，平均為39度，整體來說，散熱表現良好。

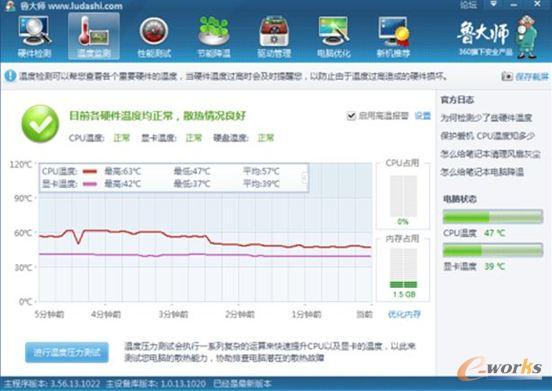

圖13 溫度測試
總體感受
總體而言，考慮到ThinkStationS30不超過2萬的市場價格，綜合性價比考慮，我們認為ThinkStationS30是一款性價比非常高的工作站，也對該產品的性能非常滿意。中建三局作為國內主流的建筑設計公司，業務涉及工業安裝、鋼構工程、市政工程以及高端機電領域，承建超大型、超高層公共建筑及大型綜合體，與此相關的模型體也越來越復雜。因此，中建三局對諸如工作站這類高性能硬件平臺的需求也越來越強烈。通過本次試用，我們也充分感受到ThinkStationS30工作站在提升模型設計效率方面的巨大價值。
