系統邏輯結構如圖2所示，虛擬化硬件平臺網絡劃分為3個邏輯區域:辦公VLAN、服務器VLAN和培訓VLAN，實現生產數據、辦公數據和培訓數據的分離。服務器與存儲系統之間采用雙通道光纖連接，服務器與網絡交換機之間則全部采用雙通道鏈路捆綁技術實現網絡的冗余和負載均衡。
表1需遷移的服務器的資源
在2臺EXSI平臺服務器上部署vCenter Server服務，建立VMware集群。將2臺服務器的物理網卡虛擬成交換機，并配置VLAN。在需要進行虛擬化遷移的服務器上安裝部署VMware vCenterConverter Standalone套件。

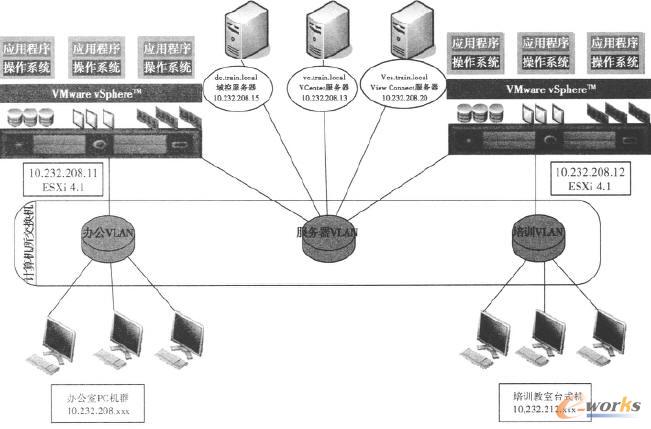

圖2 系統體系架構
2. 3 P2V系統遷移和邏輯資源分配
在P2V遷移之前，首先需要對重要的服務器和數據庫進行備份，防止遷移過程中出現故障導致數據丟失。其次，對源物理服務器上的文件進行清理，刪除不需要的文件，以減少空間占用。在遷移過程中，根據需求，在EXSI資源池中為遷移后的虛擬服務器分配CPU、內存和硬盤的邏輯資源。遷移完成后，刪除原物理網卡，新建新的邏輯網卡，并橋接到對應的VLAN中。針對底層物理環境變化后，部分虛擬服務器操作系統需要激活的問題，輸人授權碼為其激活。最后，安裝VMwaretools，強化服務器的虛擬管理功能。
3 應用前景分析
為了驗證虛擬化整合后服務器的運行效果，分別對資源利用率、能耗情況進行了統計分析，并與整合前的情況進行了對比。同時，本文也通過模擬服務器故障，對虛擬化平臺中的系統安全性進行了測試。
3.1資源利用率分析
圖3為每臺虛擬服務器的CPU分配情況和內存分配情況，為每臺虛擬服務器分配的CPU最多為2核，分配的內存不超過4G。從圖4可以看出，雖然分配的CPU資源沒有增加，但是性能并沒有受到影響。可以看出虛擬機不僅可以代替實際物理機運行，同時可以節省物理設備，提高資源利用率。綜上證明，VMware服務器虛擬化方案在資源整合方面具有較強的優越性。

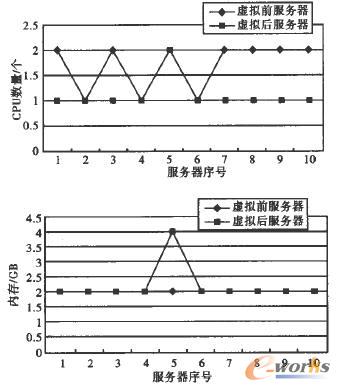

圖3 CPU和內存資源分配情況

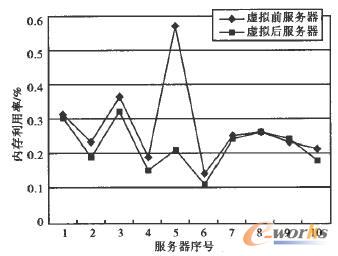

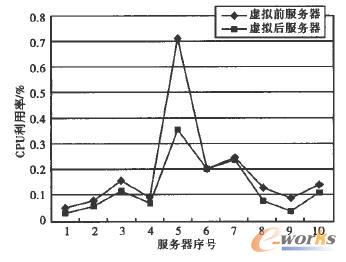

圖4 CPU和內存資源利用情況
3.2能耗分析
假設虛擬化前每臺物理服務器的功率為wi,虛擬化后每臺宿主服務器的功率為Zi，節省電能計算公式為:
虛擬化之前，每臺DELL 2950服務器的功率為750 W，虛擬化后宿主服務器8710功率為870W, 8900功率為1030W，則1年可以節約的電能為:0. 750x 10 x24 x 365-0. 87 x24 x365-1. 03 x 24 x365=49056 (kWh)。而且隨著虛擬服務器數量的增加，電能的節省率將越高。
4 結論
基于VMware虛擬架構技術的服務器整合技術在某單位的應用，一方面提高了數據中資源的利用率，增強了服務器的資源管理水平，避免由于計算資源浪費導致的投人效益低下間題。另一方面，解決由于計算資源分散造成的機柜空間資源不足的問題，同時降低能耗，符合國家節能減排、綠色環保的發展路線。該項目的試點，為以后的數據中心建設積累了實踐經驗，儲備了技術基礎。
