隨著計算機硬件的發展，人們對最大化利用硬件資源的需求日益迫切。從上世紀六、七十年代虛擬機概念的提出，到現在虛擬化技術的日益成熟，為人們這些需求的實現提供了有利的解決方案。基于IntelVT技術的KVM虛擬機，是一種采用硬件輔助虛擬化的全虛擬化方案，并在Linux 內核版本2.6.20 之后，以模塊的形式集成到內核的各個主要發行版本。KVM虛擬機吸收了QEMU、Bochs、UML、Virtual PC 等傳統虛擬機的長處和優勢，利用硬件輔助的虛擬化技術，使虛擬機的大多數指令可以直接在物理處理器上運行，具有更加優越的效率和性能。為了充分利用處理器的資源，往往需要虛擬機在某一指定個核上運行，而其它的核上運行特定的任務。本文基于CPU 的親和性(Affinity)，采用進程綁定，實現了一種解決上述問題的有效方法。
1 Intel VT技術下的KVM虛擬機架構
KVM 虛擬機由兩部分構成：一部分是以模塊形式集成到Linux 內核的KVM Driver，負責管理虛擬硬件資源，并創建一個字符設備（/dev/kvm），通過ioctl接口與用戶空間的設備通信，以及完成虛擬機內存的分配、虛擬機寄存器的讀寫以及虛擬機CPU 的運行等。因此，每個虛擬機被Linux 核心當作是一個標準的進程。另一個部分是KQEMU，即針對有虛擬化支持的X86 處理器而修改過的QEMU。KQEMU 主要是完成對硬件的模擬，通過/dev/kvm 與KVM Driver 交互。KVM 虛擬機架構如圖1 所示：
在Intel VT-x 技術下有兩種工作模式：VMX rootoperation 模式和VMX non-root operation 模式。在這兩種模式下，KVM 虛擬機充分利用硬件的支持，實現了系統的虛擬化。KVM 的KVM Driver 和KQEMU分別運行于Kernel 模式的和User 模式。這里的Kernel模式和User 模式實際上指的是VMX root operation 模式下的特權級0 和特權級3。在圖1 中，Linux Kernel、KVM Driver 和/dev/kvm 都屬于VMX root operation 模式。另外，KVM 將客戶機所在的運行模式稱為Guest模式，即VMX 的VMX non-root operation 模式。
圖1 KVM 虛擬機架構
2 KQEMU和KVM工作原理
Intel VT-x 是與處理器管理相關的硬件虛擬化技術[6]。在VT-x 的支持下，KVM 中的每個虛擬機可具有多個虛擬處理器VCPU，每個VCPU 對應一個KQEMU 的線程，這個KQEMU 線程代表了KVM 虛擬機的運行。沒有硬件支持的純QEMU 虛擬機和利用硬件支持實現虛擬化的KVM 虛擬機的差異也就在這里。為了更加形象地說明KVM 和KQEMU 間的關系，本文稱它為KVM 線程，而將創建客戶機的應用程序KQEMU 稱為KQEMU 進程。KQEMU 應用程序在創建或者說在加載一個Guest OS 后，就轉換為KVM 線程運行。VCPU 的創建、初始化、運行以及退出處理都在KVM 線程上下文中進行，需要Kernel、User 和Guest 三種模式相互配合，其工作模型如圖2 所示：

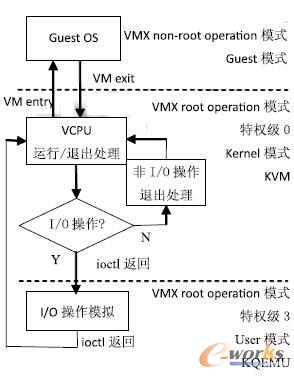

圖2 KVM 工作模型
從圖2 可看出，KVM 線程以ioctl 的方式與KVM內核模塊間進行交互，指示KVM 內核模塊進行VCPU的創建和初始化等操作，而KVM 內核模塊與客戶機之間通過VM Exit 和VM entry 操作進行切換。初始化工作完成之后，KVM 線程以ioctl 的方式向KVM 內核模塊發出運行VCPU 的指示，后者執行虛擬機進入操作（VM entry），將處理器由Kernel 模式切換到Guest 模式，轉而運行客戶機。但此時仍處于KVM 線程上下文中，且正在執行ioctl 系統調用的kernel 模式處理程序。
客戶機在運行過程中，如發生異常或外部中斷等事件，或執行I/O 操作，可能導致虛擬機退出操作（VMexit），將處理器狀態由Guest 模式切換回Kernel 模式。KVM內核模塊檢查發生VM exit 的原因，如果VM exit由I/O 操作導致，則執行系統調用返回操作，將I/O操作交給處于User 模式的KQEMU 進程來處理，這時KQEMU會創建一個新的KQEMU線程來完成這些I/O處理，之后再次執行ioctl，指示KVM 將處理器切換到Guest 模式，恢復客戶機的運行；如果VM exit 由其它原因導致，則由KVM 內核模塊負責處理，并在處理后切換處理器到Guest 模式，恢復客戶機的運行。
由以上分析可知，KVM 虛擬化技術中物理CPU核的隔離實現，與KQEMU 應用程序、KVM 線程、異步IO 事件處理這三方面有著密切的聯系。
3 虛擬機進程隔離實現
3.1 隔離方案設計
在KVM 虛擬機運行的過程中，與虛擬機處理器緊密相關的重要數據結構VMCS保存在內存中，包含了虛擬CPU 的相關寄存器的內容和虛擬CPU 相關的控制信息，每個VMCS對應一個虛擬CPU。但VMCS具有“遷移性”，使用時需要與物理CPU 綁定。例如，某個VMCS 先和物理CPU0 綁定，并在某個時刻解除綁定關系，下一個時刻可能會重新綁定到物理CPU1上。在任意給定時刻，VMCS 與物理CPU 是一對一的綁定關系，即一個VMCS 只能與一個物理CPU 綁定。
因此，多核條件下要實現Guest OS 在一個虛擬的單核平臺上運行，就需要考慮KQEMU 應用程序、KVM 線程、異步IO 事件處理與CPU 的綁定關系。利用CPU 的親和性(Affinity)，通過設置這三方面的Affinity 屬性，可以將Guest OS 進程綁定到指定的核上運行，從而實現虛擬的單核平臺。例如，在創建虛擬機時將兩個Guest OS 進程綁定到指定的CPU 核上，使其在整個運行期間不發生遷移，如圖3 所示：
圖3 客戶操作系統與CPU 核的綁定
根據KVM 原理和機制的分析，可以通過兩個方案實現綁定操作：
方案一：直接通過內核函數設置Guest OS 進程的屬性，實現Guest OS 保持運行在指定的核上。通過編寫腳本文件，使創建虛擬機和綁定兩項操作自動完成。
方案二：修改、優化KQEMU 源代碼，生成特定的KVM 虛擬機。在創建客戶機的時候實現綁定，使客戶機只能在指定核上的運行，不發生遷移。
從兩個方案的設計可知，方案一的主要是從KQEMU應用程序的應用出發的，它的實現必然要用到文件的讀寫和腳本的綁定，以及虛擬機管理器啟動腳本的修改。方案二是基于Qemu 源代碼的修改，綁定時機明顯早于方案一，實現過程也更簡單明了。除此之外，方案一從理論上來說，對有異步IO 時才產生的aio 線程的綁定可能出現問題，所以本文最終選擇方案二。
3.2 處理器隔離的實現方法
Linux 的線程在核內是以輕量級進程的形式存在的，而實現是在核外。它擁有獨立的進程表項，其創建、刪除等操作都是在核外POSIX thread 庫中進行。與fork() 調用創建一個進程的方法不同，pthread_create()創建的線程并不具備與主線程同樣的執行序列，而是使其運行start_routine()函數。因此，用fork 創建的父子進程之間的Affinity 具有繼承性，而調用pthread_create()創建的父子進程之間則沒有這種繼承性，KQEMU 和KVM 之間則是后者的情況。
因此，僅通過設置KQEMU 的Affinity 屬性不能實現KVM 虛擬機處理器的隔離。需分為兩部分處理：
①從啟動QEMU 的命令獲取cpuid 參數。這需要對KQEMU 源代碼進行修改，增加-cpuid 的命令選項，完成對參數的解析以及相關的綁定操作。主要涉及KQEMUOption、KQEMU_options 等幾個選項變量。
②根據解析獲得的cpuid 參數，對KQEMU 應用進程、KVM 線程、異步IO 事件處理線程運用Linux 內核的Affinity 機制進行綁定，實現對處理器的隔離。圖4 是以雙核處理器為例實現KVM虛擬機綁定的主要過程。

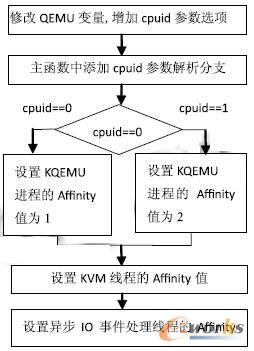

圖4 KVM 虛擬機進程綁定實現過程
4 實驗結果與分析
由設計思路的分析可知，對方案二實現方法需要驗證的是客戶機的創建、客戶機的運行，以及客戶機的異步IO 事件處理。本實驗中使用的測試平臺是：處理器是Pentium(R) Dual-Core CPU E5300 2.60GHz，內存為DDR2-800 2G ， 操作系統內核版本是Linux-2.6.33.2 。GuestOS 運行測試程序是計算Fibonacci 前35 項和，每計算一次休眠15 毫秒。
執行命令qemu-system-x86_64 Guestos.img –m512–cpuid 1，在啟動Guest OS 時指定創建Guest OS進程的處理器參數cpuid，使創建客戶機的進程在指定的核1 運行。用top 命令的p 和H 參數，觀察KVM虛擬機運行時的進程號和線程號。
t1 時刻（19：33：34），KQEMU 進程號為3905，KVM線程號為3906，異步IO 事件處理線程號為3910，如圖5 所示：

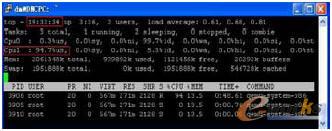

圖5 t1 時刻KVM 虛擬機進程運行狀態
t2 時刻（20：43：20），KQEMU 進程號為3905，KVM線程號為3906，異步IO 事件處理線程號為4212，如圖6 所示。此時圖4 中線程號為3910 的aio 線程消失，動態產生aio 線程4212。

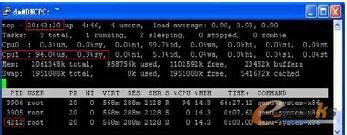

圖6 t2 時刻KVM 虛擬機進程運行狀態
根據Linux 內核的PID 命名規則可知，PID 逐漸遞增，aio 線程的產生是一個動態過程，根據Guest OS的需要而產生。從而進一步證實，如果用采用方案一，則難以實現aio線程的綁定。
經過長時間的實驗觀察，雖然運行Guest OS 時CPU 核1 的利用率達到94.7%左右，KVM 虛擬機始終保持在指定的核1 運行，即使核0 十分空閑，仍不會發生遷移。可以通過taskset 命令查看這三個進程的Affinity 值，得到進一步的驗證，如圖7 所示。圖中3905 ， 3906 ， 4212 進程的Affinity 值為2 （ 即0x00000010），表示相應進程或線程運行在核1 上。

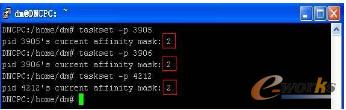

圖7 用taskset 命令查看虛擬機進程的Affinity 值
5 結論
本文通過對KVM 虛擬機的綁定，實現了KVM 虛擬機處理器核之間的隔離，使KVM 虛擬機在指定的物理CPU 核上運行，不發生核間的遷移，從而達到物理CPU 資源的指定使用。當運行多個Guest OS 時，只需在運行時指定CPU 參數，即可讓各個Guest OS始終運行在指定的核上，進而能夠充分有效地利用計算機硬件資源。
