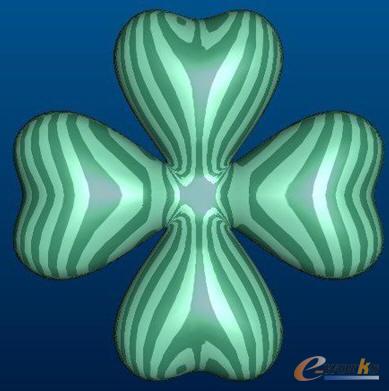

曲面造型效果圖：
圖1 曲面造型效果圖

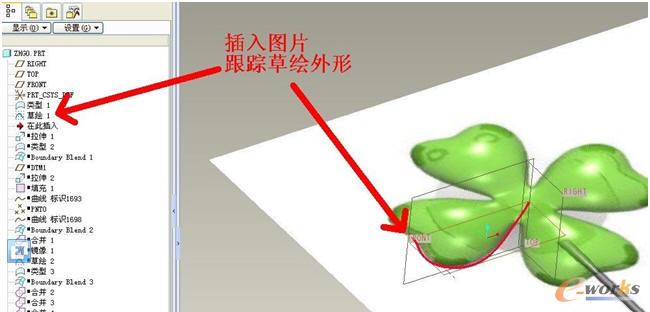

1.插入圖片，跟蹤草圖外形。
圖2 插入圖片，跟蹤草圖外形

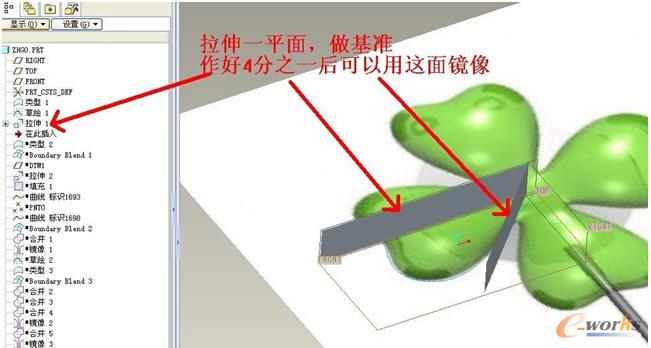

2.拉伸一平面，做基準，分開4分之一。
圖3 拉伸一平面，做基準

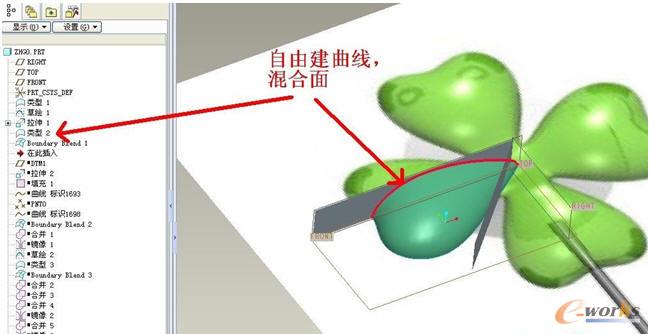

3.自由建曲線，混合面。
圖4 自由建曲線，混合面

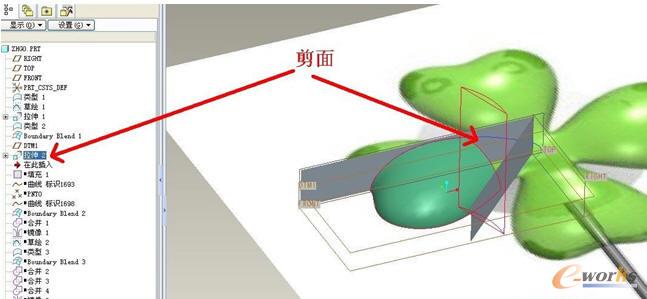

4.剪面。
圖5 剪面

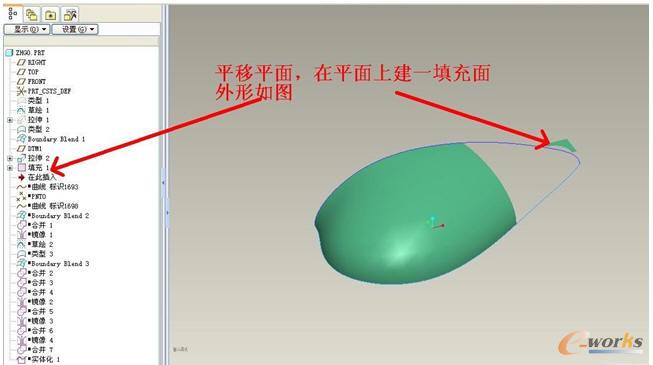

5.平移平面，在平面上建一填充面。
圖6 平移平面，在平面上建一填充面

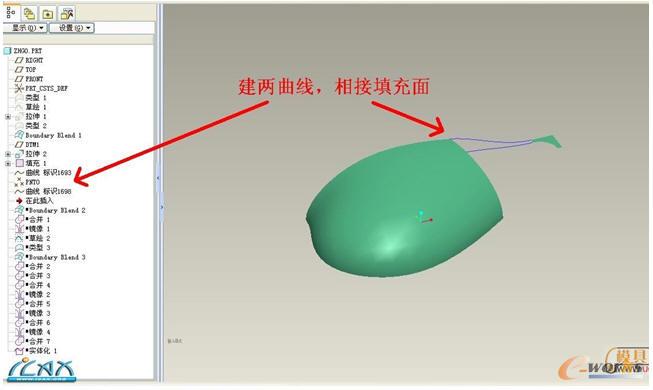

6.建兩曲線，相接填充面。
圖7 建兩曲線，相接填充面

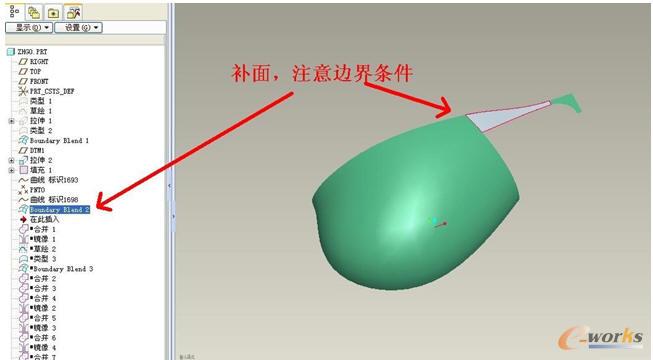

7.補面，注意邊界條件。
圖8 補面

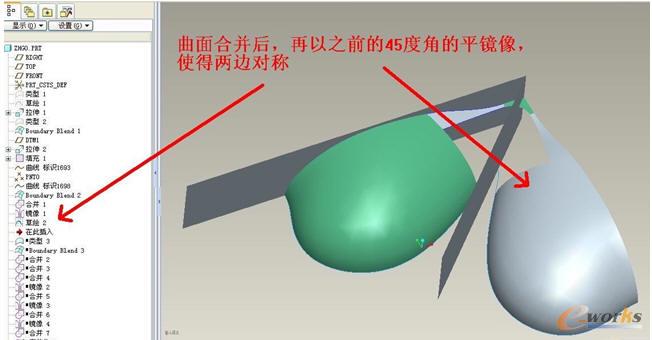

8.曲面合并后鏡像。
圖9 曲面合并后鏡像

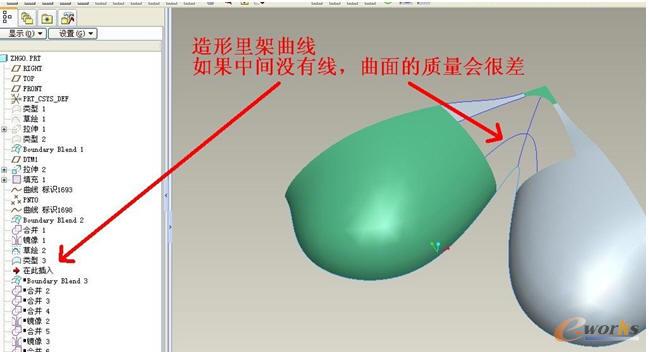

9.造型里架曲線。
圖10 造型里架曲線

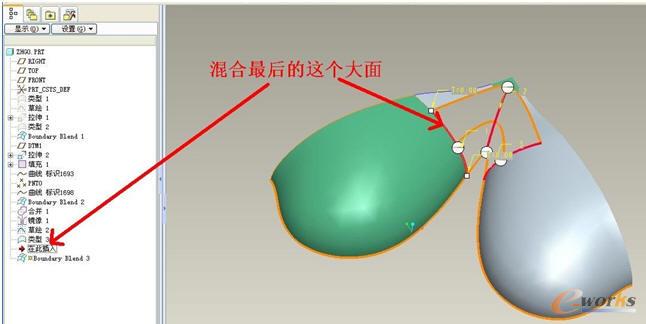

10.混合創建曲面。
圖11 混合創建曲面

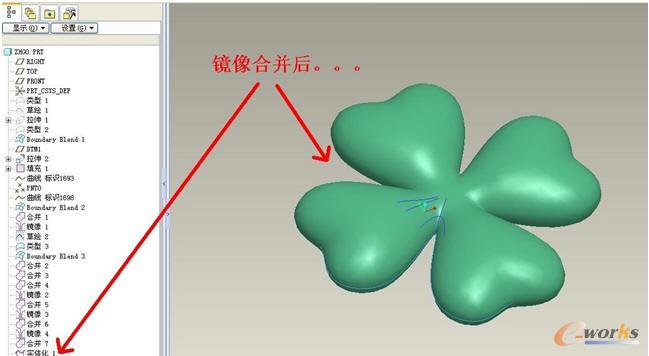

11.鏡像合并曲面。
圖12 鏡像合并曲面

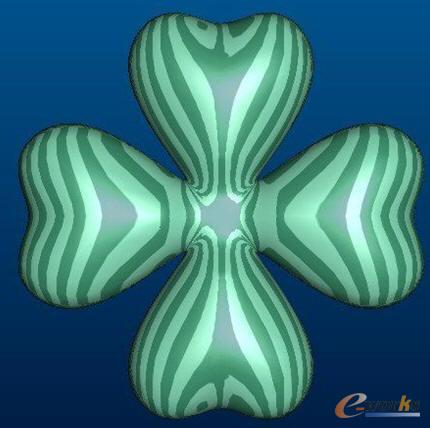

12.完成模型曲面創建。
圖13 完成模型曲面創建
