本文是介紹了創建軸架零件的工程圖。軸架作為一種支撐固定件，主要由底座、周身、軸孔以及肋板等特征組成。在利用工程圖表達該零件時，要求將零件的結構形狀完整、清晰地表達出來，清楚各特征在零件中的相對位置和作用，同時盡可能使視圖數量降為最少，這樣，才能確定一個合理的表達方案。在此，首先可以從整體上利用三視圖突出表達實體模型中各部分特征，在此基礎上，再通過輔助視圖表達其他隱藏特征。

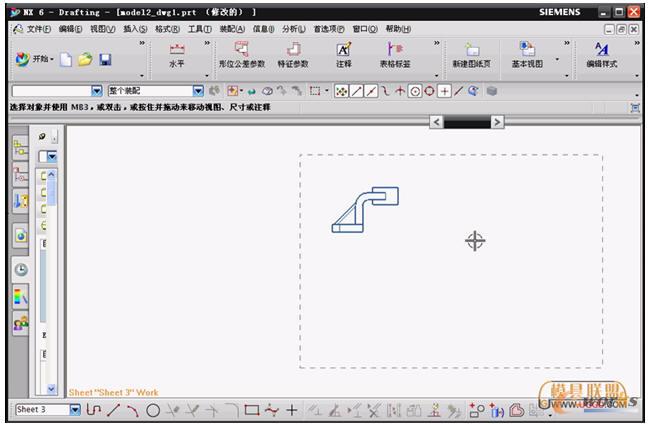

單擊新建按鈕，選擇圖紙選項，再單擊新建圖紙葉選項，創建大小A2，比例1:1，投影方式為第一象限投影的圖紙，然后單擊基本視圖按鈕，再打擊打開按鈕，打開相應文件，選取模型視圖。
圖1 新建圖紙

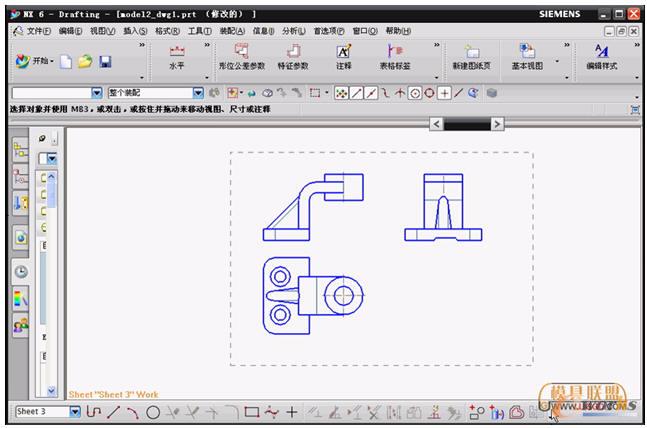

創建投影視圖，打開對話框，然后拖動鼠標在主視圖右側選取適當位置來放置右視圖，然后在主視圖下方選取位置來放置俯視圖。
圖2 創建投影視圖
編輯視圖顯示，依次選取主視圖、左視圖、俯視圖的視圖邊界，右擊鼠標選擇樣式選項，打開視圖樣式對話框，然后在常規選項中調整視圖比例， 然后選擇可見線選項卡，修改線框顏色。
圖3 編輯視圖顯示

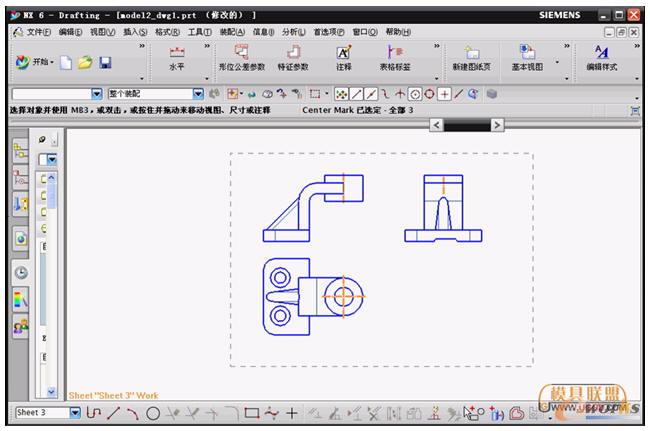

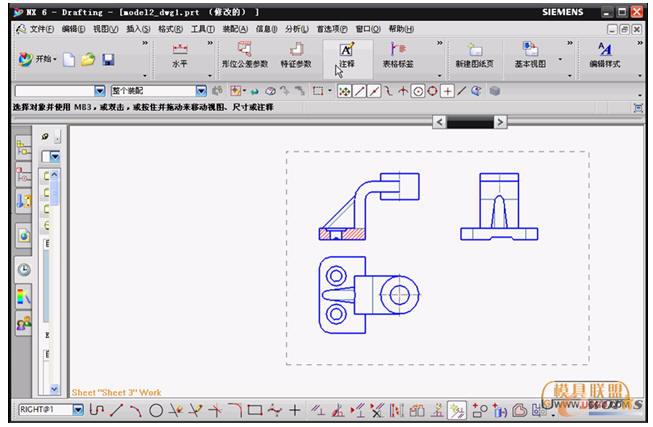

編輯中心線顯示，依次選取主視圖、左視圖和俯視圖的中心線。
圖4 編輯中心線顯示

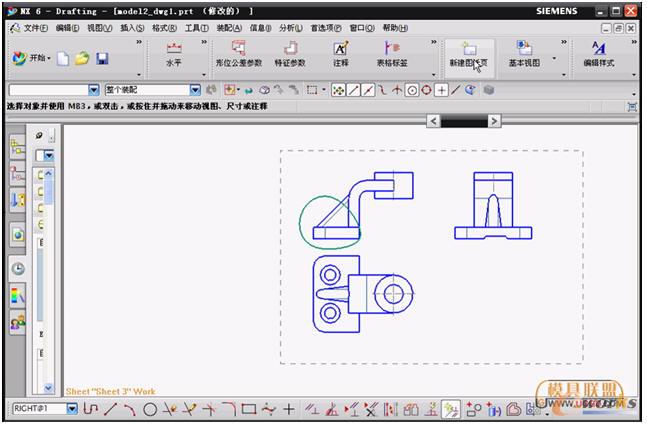

右擊鼠標選擇編輯顯示選項，打開對話框，修改中心線顏色為紅，選取主視圖邊界線框，利用藝術樣條工具繪制邊界曲線。
圖5 選擇編輯顯示選項

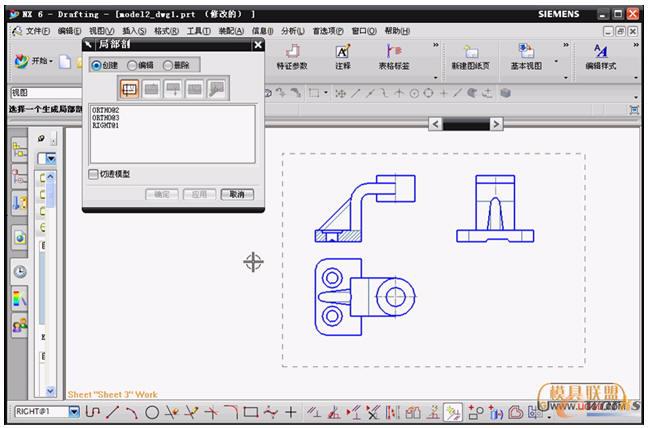

單擊局部剖按鈕，打開對話框，選擇主視圖，在俯視圖上選擇孔的中心點為定義的基點，單擊選擇曲線按鈕，選擇曲線，然后單擊應用按鈕。
圖6 局部剖
即可創建出局部剖視圖，選取局部剖視圖中的剖面線，然后右擊鼠標選擇編輯顯示選項，打開對話框，修改剖面線的顏色為紅，單擊確定。
圖7 創建出局部剖視圖

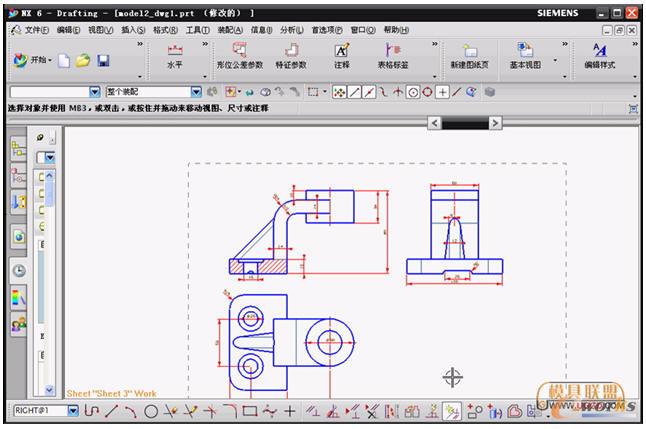

選擇首選項注釋選項，打開對話框，分別在尺寸、直線和箭頭文字選項卡中設置注釋樣式，單擊確定，對圖形進行標注。
圖8 對圖形進行標注

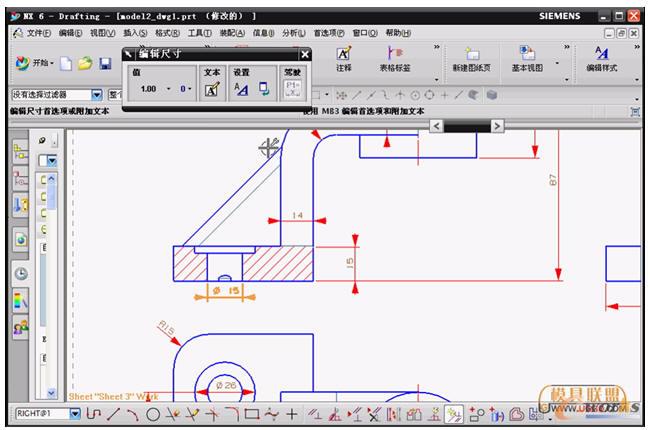

編輯尺寸文本，選取主視圖上標注為15的線性尺寸，右擊鼠標打開編輯選項，單擊文本注釋器按鈕，通過在前面工具，并選擇直徑符號，將其添加文本前。
圖9 編輯尺寸文本

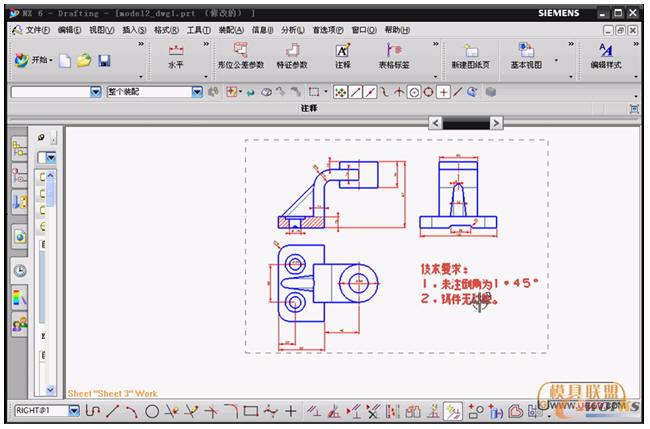

單擊文本編輯按鈕，在文本輸入面板輸入相應的文本注釋，選取適當位置放置文本。
圖10 編輯文本

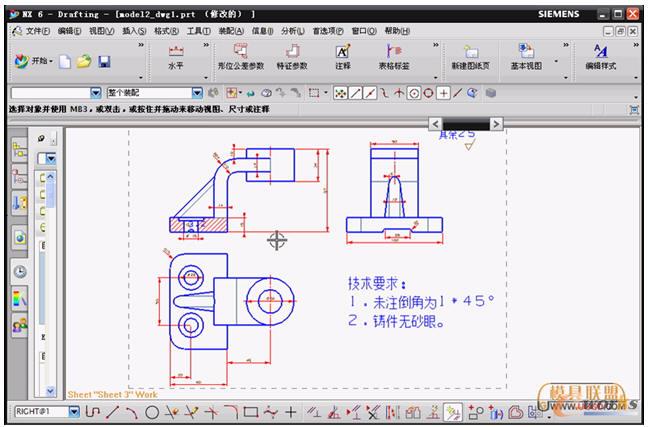

選擇插入符號，定制符號選項，通過打開的對話框選取適當位置標注粗糙度符號，然后在文本對話框中的文本輸入面板中編寫粗糙度值，并標注到相應位置。
圖11 插入符號

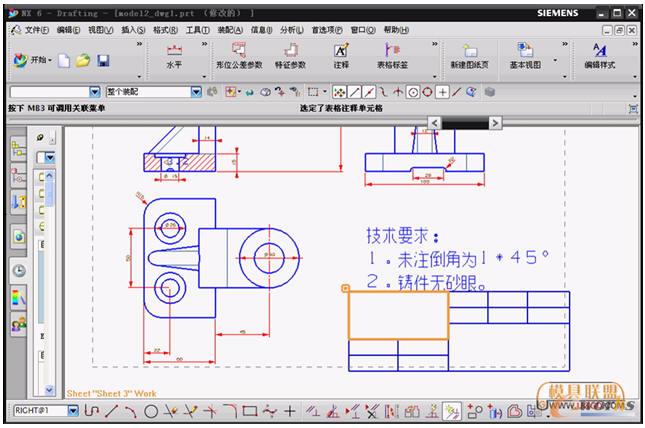

選擇插入表格注釋選項，在圖紙的右下角插入表格，然后利用合并單元格工具合單元格，并且通過鼠標調節單元格的尺寸。
圖12 插入表格注釋選項

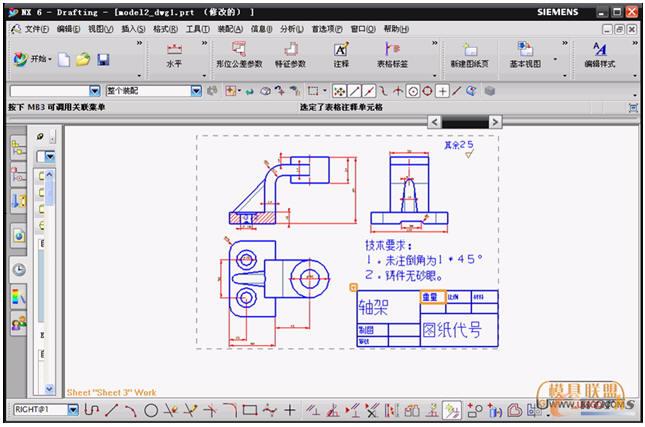

然后輸入標題欄。
圖13 輸入標題欄
至此軸架零件視圖繪制完成。
