1 信息化規劃
1.1 信息化建設目標

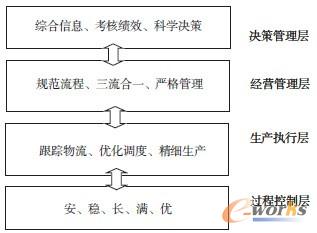

從信息化建設的角度分析，廣西石化主要核心業務流程有4 個層面的業務目標，具體如圖1 所示。
圖1 核心業務流程的目標
生產過程控制層的業務目標是實現“安、穩、長、滿、優”，其中穩定操作是核心，在此基礎上提高生產裝置安全性，使其能夠長周期、滿負荷和優化生產，降本增效。
生產執行層的業務目標是制訂優化的生產計劃和調度方案，科學調度生產，及時掌握準確的物流信息，進一步可掌握每套裝置和產品的每日生產成本動態信息，從而提高公司日常生產精細化管理水平。
經營管理層的業務目標是以財務為核心，實現物流、資金流和信息流三流合一，規范管理流程，降低成本和費用，創造盈利空間，掌握公司外部環境，為決策層提供信息。決策層的業務目標是利用綜合信息，分析企業動態，制訂各種績效考核指標，隨時分析差距，科學決策，保證公司健康發展。
廣西石化的信息化建設目標就是圍繞公司的核心業務進行流程優化服務，支撐公司各項業務流程的功能目標，實現信息化建設與企業生產業務、經營和決策管理的緊密結合。
基于上述4 個層面的核心業務流程，廣西石化信息化建設的總體功能如圖2 所示。
圖2 廣西石化信息化建設的總體功能圖
1.2 信息化建設總體任務
按照中國石油“ 統一規劃、統一標準、統一設計、統一投資、統一建設、統一管理”的信息化實施策略，進行信息化基礎設施建設、專業應用系統建設、綜合管理信息系統建設，建成“網絡暢通、安全可靠、統一集成、先進實用”的信息系統平臺。主要建設任務如下：
實施一套完善的ERP(EntERPrise Resource Planning，企業資源計劃) 系統，為公司的財務管理、人力資源管理、生產計劃管理、采購和銷售等核心業務提供統一平臺，實現業務流程的規范化和簡潔化，支撐公司生產經營的高效管理和關鍵績效的科學考核。
建設一套功能完善的MES（Manufacturing Execution System，生產執行系統）系統，支撐公司的精細化生產管理，并為ERP 系統提供及時、準確的生產物料數據，包括原材料進廠、裝置投入產出、生產計劃、罐區信息、產品出廠等。建立和完善實時數據庫平臺以及LIMS 系統。
建設公司辦公自動化應用系統及其他決策支持系統，為公司領導層科學決策提供支持。
建設滿足以上信息化內容的信息基礎設施，提供可靠平臺，包括網絡、服務器、機房、安全等內容。總體任務簡圖見圖3。
圖3 總體任務簡圖
2 信息化建設
2.1 信息基礎設施建設
自2007 年7 月始至2010 年初，廣西石化信息基礎設施建設完成了250m3 的數據中心機房、130km 主干傳輸光纜、3500 個信息點、72 臺設備的局域網絡以及相應的信息安全系統，全面建成了安全、先進、可靠的信息傳輸平臺。
2.1.1 數據中心
廣西石化數據中心面積約265m3，是放置服務器、存儲設備、網絡設備、通訊設備及其他弱電設備的區域，分為數據機房、電信機房、UPS 配電間、操控室、氣體滅火鋼瓶間等幾個部分。
數據中心建設包括了機房裝修、新風及空調、供配電、接地防雷、機房集中監控、機柜及KVM、消防報警和氣體滅火等系統。
（1）機房裝修：地面鋪設600mm×600mm×35mm全鋼抗靜電活動地板，地板高度為300mm；天棚敷設600mm×600mm×0.7mm 鋁合金微孔吸音吊頂板；墻面以鋁合金方管龍骨為基層，面為高檔鋁塑板飾面；機房所有的頂、墻面、地面均刷涂防塵漆作防塵處理；機柜、電池柜、空調等設備均制作鋼質支架。
（2）新風及空調：設置1080m3·h-1 風量的新風機一臺；機房空調系統配置3 臺DENCO 公司D28AH精密空調，單機風量8100m3·h-1，制冷量30.1kW/臺，采用二主一備的方式。
（3）供配電：采用2 路市電電源進線，其中1 路為市電直接供電負荷，1 路配置為UPS 電源。UPS 電源采用梅蘭日蘭160kWh 冗余備份并機三相供電UPS 系統。
（4）接地防雷：機房內采用直流接地網工作地布局，以2.5mm×30mm 的銅帶在機房活動地板下縱橫組成1200mm×1200（mm）的網格，接地電阻不大于1Ω。機房的供電系統做三級防雷。總配電房作為一級，機房電源的入戶端作為二級，終端用電設備作為三級。
（5）機房集中監控：設置一套機房環境監控服務管理系統，全面監控機房的精密空調、UPS、電量檢測、開關監測、溫濕度、漏水檢測以及消防報警等信息，可通過短信報警方式實現無人值守。
（6）機柜及KVM：依據機房平面和一次配齊長期使用的原則配置了20 臺800×1100×2000 機柜，每個機柜配置2 路防雷UPS 電源板，1 個16路AVOCENT 公司AV3100 多平臺、多用戶矩陣式KVM 切換設備，服務器機柜和網絡機柜之間配置32 條六類非屏蔽雙絞線。
（7）消防報警和氣體滅火：機房設置FM200 氣體滅火系統，并與辦公樓控制中心火災報警系統聯網。
2.1.2 主干傳輸光纜
主干光纜敷設采用管道埋地、橋架架空二種路徑方式，以確保1+1 冗余保護。各種弱電系統的通訊使用同一光纜的不同纖芯實現，即“同纜不同芯”實現不同應用；光纜路采用核心層、匯聚層、接入層的三層結構，光纜芯數考慮了2 倍余量，爭取一次敷設，多年保用。
2.1.3 綜合布線系統
廣西石化廠區各建筑物數據、語音傳輸線纜采用IBM 六類綜合布線系統，實現語音、數據一體化布線結構，每個信息點可以傳遞語音、數據、多媒體圖像信號。
（1）垂直主干子系統：數據中心配線間與各樓層配線間采用12 芯光纜，語音主干部分采用50 對三類大對數銅纜。
（2）設備間子系統：配線間安裝19 英寸機柜，采用6 類模塊式配線架管理數據信息點；語音配線架為19 寸機架式配線架，并采用標準的RJ45 口語音模塊；光纖配線架采用19 英寸機柜式光纖配線架及高密度型LC 光纖接頭。
（3）水平子系統：采用IBM 六類24AWG 非屏蔽雙絞線（UTP），電纜長度為90 米以內。
（4）工作區子系統：采用六類信息插座(CAT6)，信息面板應有明顯的語音及數據的標識。
（5）管理子系統：由跳線面板、跳線管理器、跳線、光纜端接面板、機柜（或機架）等組成。
2.1.4 局域網絡系統
按照核心層、匯聚層、接入層的三層網絡結構，采用萬兆主干、千兆/ 百兆接入以太網技術，建設安全、可靠、先進的計算機網絡系統，滿足辦公、自控、通訊、工業監控、門禁等業務對網絡傳輸的需求。
圖4 局域網絡系統簡圖
（1）核心層：核心層交換機位于綜合辦公樓數據中心機房，在核心層采用H3C 公司高可靠的核心萬兆路由交換機S9508V 組成冗余雙核心。
每一臺核心交換機上配置48 端口10/100/1000M 電接口模塊，用來連接服務群，所有的服務器都配置了兩塊千兆網卡，分別連接到兩臺核心交換機，保證了鏈路的可靠性；配置4 端口的萬兆以太網光接口模塊，用來連接匯聚層的交換機；配置12 端口的千兆以太網光接口模塊，用來連接小型機或存儲設備；配置防火墻模塊業務板，實現網絡安全融合到網絡基礎設備中。
（2）匯聚層：匯聚層交換機分別位于綜合辦公樓、中央控制室，采用H3C 公司高可靠的千兆路由交換機S7506 或智能彈性路由交換機S5600-24F。
匯聚層主要作用是分擔核心層的壓力，聚合路由等功能，具有承上啟下的作用，分別用來連接在綜合辦公樓、廠區辦公場所、現場機柜間等的接入層交換機。在匯聚交換機配置冗余電源及多個多模或單模光纖模塊，采用雙萬兆光纖鏈路連接到兩臺核心交換機，形成一個高可靠性的路由拓撲。
（3）接入層：接入層位于綜合辦公樓弱電間、現場機柜間、各變電所、碼頭、消防站、儲運等處，接入層主要面向終端用戶，要求提供靈活、安全的接入。
接入層交換機采用H3C 公司的LS-3600 系列三層交換機，該系列交換機具有48 個或24 個10/100Base-T 以太網端口，4 個1000Base-X SFP千兆以太網端口，帶POE 功能，可以滿足密集型的百兆到桌面，千兆到匯聚的應用。
（4）路由策略：核心層與匯聚層之間采用OSPF路由協議，匯聚層與接入層之間采用默認靜態路由協議，核心層與中石油骨干網、Internet 互聯時采用靜態路由協議。
（5）VLAN 劃分：在服務器端，按照業務應用劃分VLAN；在用戶接入端，按照部門和對應用的訪問需求劃分VLAN。
（6）IP 地址：采用中石油內部預留地址10.35.0.0網段；接入廣域網絡時，可采用NAT 地址轉換；接入端用戶IP 地址根據VLAN 采用DHCP 分配。
2.1.5 信息安全
建立了計算機終端安全準入系統、防病毒系統、補丁分發系統以及上網身份認證系統等統一的信息安全策略管理平臺，控制各端點計算機對網絡的訪問，實現了廣西石化信息資產的保密性、完整性、可用性。
（1）接入控制：采用H3C EAD 端點準入控制系統對接入公司局域網絡的計算機進行認證授權，阻止非法訪問；
（2）終端安全：統一部署賽門鐵克防病毒服務器和微軟補丁分發服務器，按照策略自動對計算機終端進行病毒升級和查殺，以及補丁自動安裝；
（3）服務器訪問控制：對服務器群采用核心交換機防火墻模塊進行安全隔離，終端用戶對服務器群的訪問需通過核心交換機防火墻進行授權；
（4）其他的網絡互連：與DCS、CCTV 等生產控制網絡互聯時，采用防火墻進行各網絡隔離及授權訪問控制。
2.2 信息應用系統建設
廣西石化應用系統遵循中國石油“統一規劃、統一標準、統一設計、統一投資、統一建設、統一管理”的建設原則，采用中國石油統一推廣的成熟軟件產品，以“業務驅動，信息支撐”的實施原則實施各應用系統。
2.2.1 ERP 系統
ERP（企業資源計劃系統）覆蓋了廣西石化生產計劃、采購及庫存、銷售、人事、設備維護、財務管理等管理業務，實現物流、資金流和信息流的集成和集中管理。通過ERP 系統的實施，規范和標準化業務流程，確定公司各管理層次在業務流程中的控制點和職責，理順公司各管理層次的關系，為廣西石化的業務運作建立一個統一的應用軟件平臺和管理平臺。
2.2.2 MES 系統
MES（生產運行系統）涉及了生產計劃與排產、生產運行管理、生產執行、生產統計等領域，具體業務流程包括生產計劃與排產、生產統計、運行管理、物料平衡及物料移動、公用工程、實驗室信息管理、實時數據庫及應用等。
MES 系統通過對公司生產運行相關信息的收集，實時掌握企業的排產計劃、運行管理、生產執行和生產統計等情況，以最經濟的方式優化生產以滿足業務需求。
2.2.3 其他應用系統
按照中國石油對信息系統統一建設、統一部署的要求，廣西石化已實施了下述應用系統，并取得了良好效果：FMIS 財務管理系統、HRP 人力資源管理系統、合同管理系統、網上報銷系統、OA 辦公系統、企業信息門戶系統、電子郵件系統、視頻會議系統。
3 結語
廣西石化信息化建設始終遵循中國石油“統一規劃、統一標準、統一設計、統一投資、統一建設、統一管理”的要求，堅持“業務驅動、信息支持”的原則，信息化建設已取得階段性成果，并正積極穩步推進。
